7.2.3 有源屏蔽
有源屏蔽物與傳感器相耦合，有助于減輕從電極到 FDC1004 的輸入之間的傳感器信號路徑中出現的干擾與寄生電容。它還有助于聚焦特定區域中的目標方向。屏蔽電極可通過多種方式與傳感器電極配對，與沒有屏蔽電極情形相比，能以不同方式影響計量參數：
- 與傳感器電極大小相同的屏蔽物可直接置于傳感器下方。
- 比傳感器電極大的屏蔽物可直接置于傳感器下方。
- 有一個緊挨并圍繞傳感器頂部的屏蔽環，還有一個屏蔽物位于傳感器下方。
屏蔽物可阻止來自傳感器底部和臨近側面的干擾。隨著屏蔽大小的增加，干擾的影響會減弱，但在頂部、側面和底部附近電容值測量的靈敏度和動態范圍也會變小。盡量減少傳感器與屏蔽電極之間的距離，可確保更好的耦合和有效性。屏蔽的大小必須適合傳感器，具體取決于將多少裕度分配給干擾和寄生。

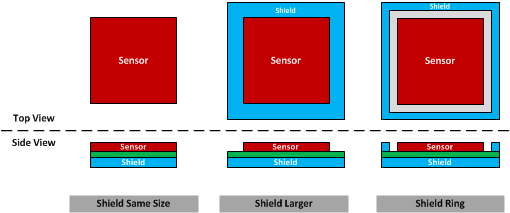

圖 7-1 屏蔽配置
