ZHCAAB5 September 2020 TPS55288 , TPS55288-Q1 , TPS552882 , TPS552882-Q1
2.3.5 在輸入和輸出側添加濾波器
降壓/升壓轉換器的輸入和輸出側存在不連續電流，而不連續電流產生的電壓紋波可通過輸入和輸出電纜或 PCB 布線傳導到其它系統。輸入濾波電感器和輸出磁珠的選擇取決于初始 EMI 噪聲測試結果。
當轉換器以降壓模式工作時，通常應在輸入側添加 CLC EMI 濾波器，請參閱圖 2-12。許多論文和文章都討論了這種輸入濾波器設計 [3]。這一過程通常包括確定開關頻率下的噪聲水平、計算所需的衰減、選擇 Lf 和 Cf，然后計算阻尼電容 Cd。

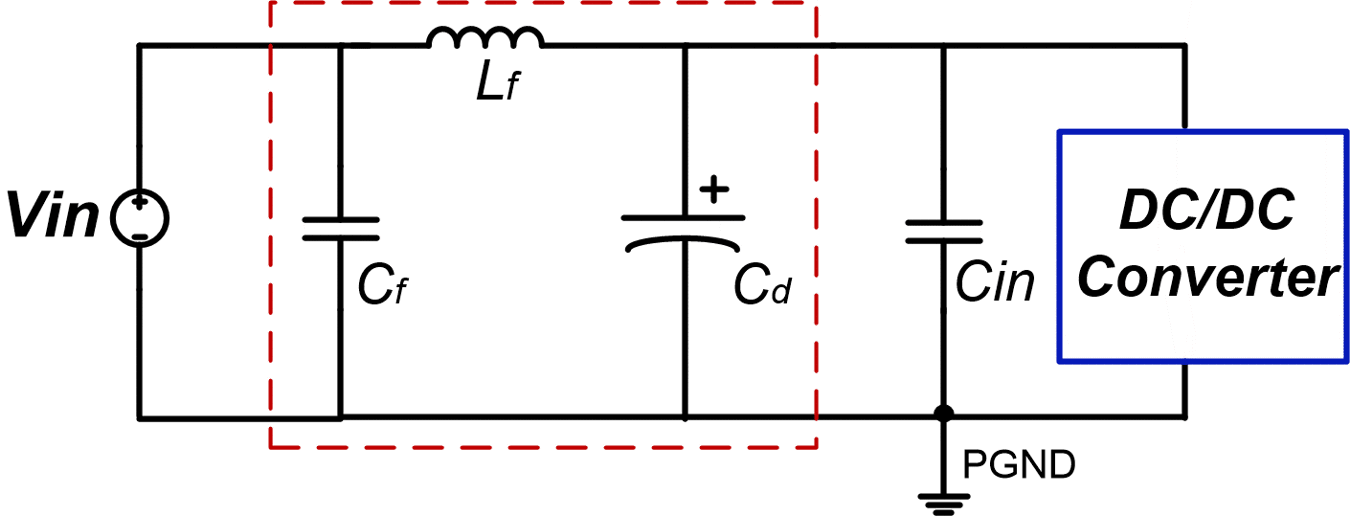

圖 2-12 簡化的輸入 EMI 濾波器當轉換器以升壓模式工作時，通常在輸出側添加鐵氧體磁珠。選擇鐵氧體磁珠時，我們應仔細研究阻抗與頻率特性。確保磁珠的電阻阻抗遠高于噪聲頻率范圍內的無功阻抗。圖 2-13 所示為 Murata 器件 BLM21PG300SN1 的阻抗與頻率特性。可以看出，該磁珠可在 100MHz 至 3GHz 范圍的噪聲頻率下提供出色性能。

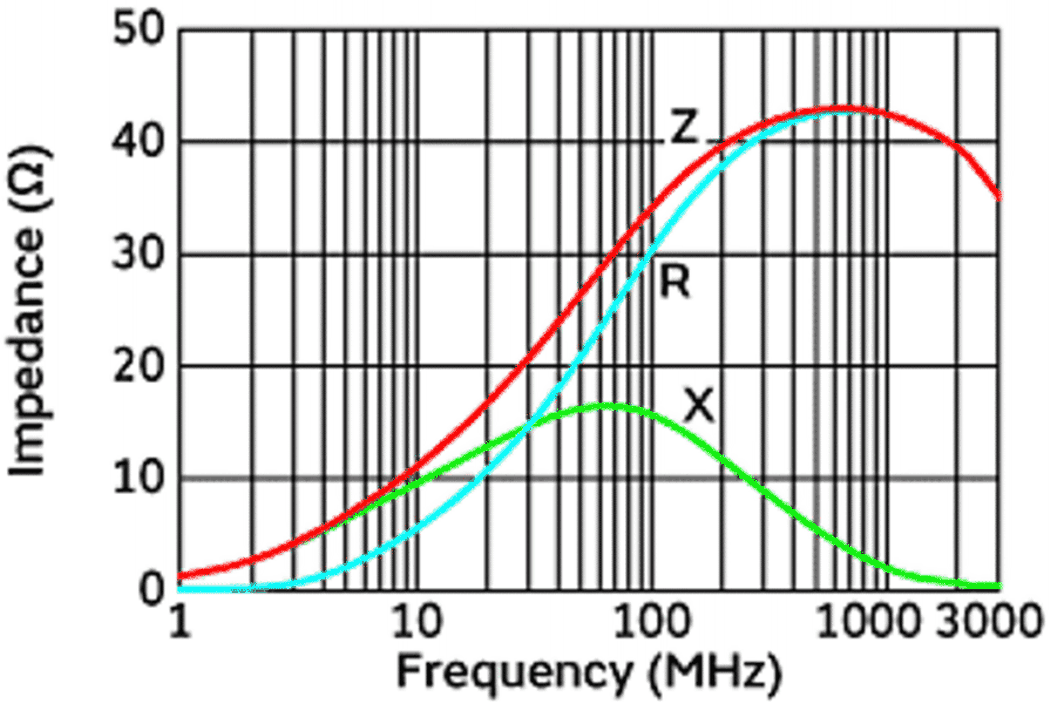

圖 2-13 BLM21PG300SN1 的阻抗特性
