通常，將多層陶瓷電容器 (MLCC) 和鋁或聚合物電解大容量電容器結合在一起，以滿足輸入電容器的要求。MLCC 的大小可處理穩態條件下的 RMS 電流和直流紋波，而大容量電容用于提供電荷，并在負載瞬態期間將 VIN 保持在公差范圍內。

Equation1若要計算 MLCC 的數量，只需將根據 計算出的 RMS 電流值乘以最大電流，然后除以單個 MLCC 的 RMS 額定電流，再四舍五入到最接近的整數即可。電容器額定電流可從制造商網站獲得。此應用的 RMS 輸入電流為 19.9Arms。22μF、X5R、1210、16V 電容器的額定值約為 RMS 5A，紋波電流為 600kHz，溫度上升 20°C。在這些情況下，總共需要四個電容器來承載電流。

Equation4 可計算使輸入電壓紋波保持在其限制范圍內所需的每相陶瓷電容量。為了更好地估計所需電容，可用占空比除以最大相電流時的目標效率 η，得到調整后的占空比項 DADJ。

Equation4.

其中

• DADJ = VOUT / VIN × η

假設保守效率為 85%，η=0.85，在 40A 時，至少需要 22μF 的電容才能使 VIN 保持在公差范圍內。最初，您可能會認為每個相位只需要一個陶瓷電容器即可滿足紋波和 RMS 電流要求，但每個電容器的降額作為直流偏置電壓的函數否定了這種假設。圖 5-1根據，單個 1210、22μF 電容器在 12V 偏置時降額至約 15μF。考慮到這一點，每相需要兩個 22μF 電容器來滿足輸入紋波要求。使用同一供應商提供的相同電容器，但采用較小的 1206 封裝，22μF 電容器在 12V 時降額至約 5μF，每相需要四個電容器，而不是兩個。

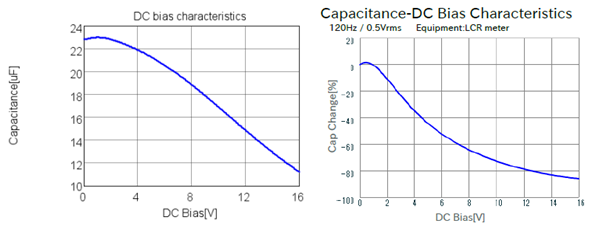

圖 5-1 Murata 提供的電容降額曲線。左側：1210 外殼，GRM32ER61C226ME20L，右側：1206 外殼，GRM31CR61C226ME15

選擇一個大容量電容器來解耦輸入電壓與其說是一門科學，不如說是一門藝術。公式可以作為工程師進行設計的起點，但最終性能必須在驗證期間在電路板上進行驗證。必須在以下兩者之間進行權衡：最大限度地減小由大容量電容器引起的 ESR 峰值，同時保持足夠高的電阻以抑制瞬態期間陶瓷電容器振鈴引起的任何振蕩。

對于這種設計，使用《如何選擇降壓轉換器的輸入電容器》技術簡介 中概述的過程，假設 12V 總線調節器的帶寬為 10kHz，則獲得大容量電容的初始值。完成此過程后，550μF 應為最小電容，ESR 小于 27mΩ。兩個 330μF、16V、20mΩ 鋁聚合物電容器用于在 VIN 上實現大型去耦。

此外，在每個相位上放置一個 0.33μF 的 0603 陶瓷電容器，幫助抑制相位節點上的振鈴，并在測試表明有需要時減少對緩沖電路的需求。
