4 Zuverl?ssige Erkennung und Schutz in Elektromotorantrieben

Entwickler müssen mehrere Ebenen zuverl?ssiger Erkennung und Schutz integrieren, um Sch?den an Motorantriebsschaltkreisen zu vermeiden. Leistungsschalttransistoren wie IGBTs haben relativ kurze Widerstandszeiten (weniger als 10 μs) und k?nnen schnell überhitzen und durch überm??ige Str?me besch?digt werden.

Strombegrenzungssicherungen und Leistungsschalter bieten einen hervorragenden überstromschutz, sind jedoch mit langsamen Reaktionszeiten ausgestattet und erfordern ein Eingreifen des Benutzers. Sie sind oft die letzte M?glichkeit zum Schutz bei einem Ausfall.

Um den Motorantrieb schnell gegen diese Fehlerzust?nde zu erkennen und zu schützen, erfasst eine L?sung Strom und Spannung an kritischen elektrischen Pfaden innerhalb des Motorantriebs. Der gemessene Strom und die gemessene Spannung werden von einem Host-Mikrocontroller empfangen, der High-Side-Stromversorgungsschaltungen wie Leistungsschalttransistoren und Leistungsschalter steuert. Um überstrom- oder überspannungsfehler zu unterdrücken, schaltet sich der Host-Mikrocontroller entweder ab, modifiziert die Schalteigenschaften der Leistungstransistoren oder schaltet die Leistungsschalter aus.

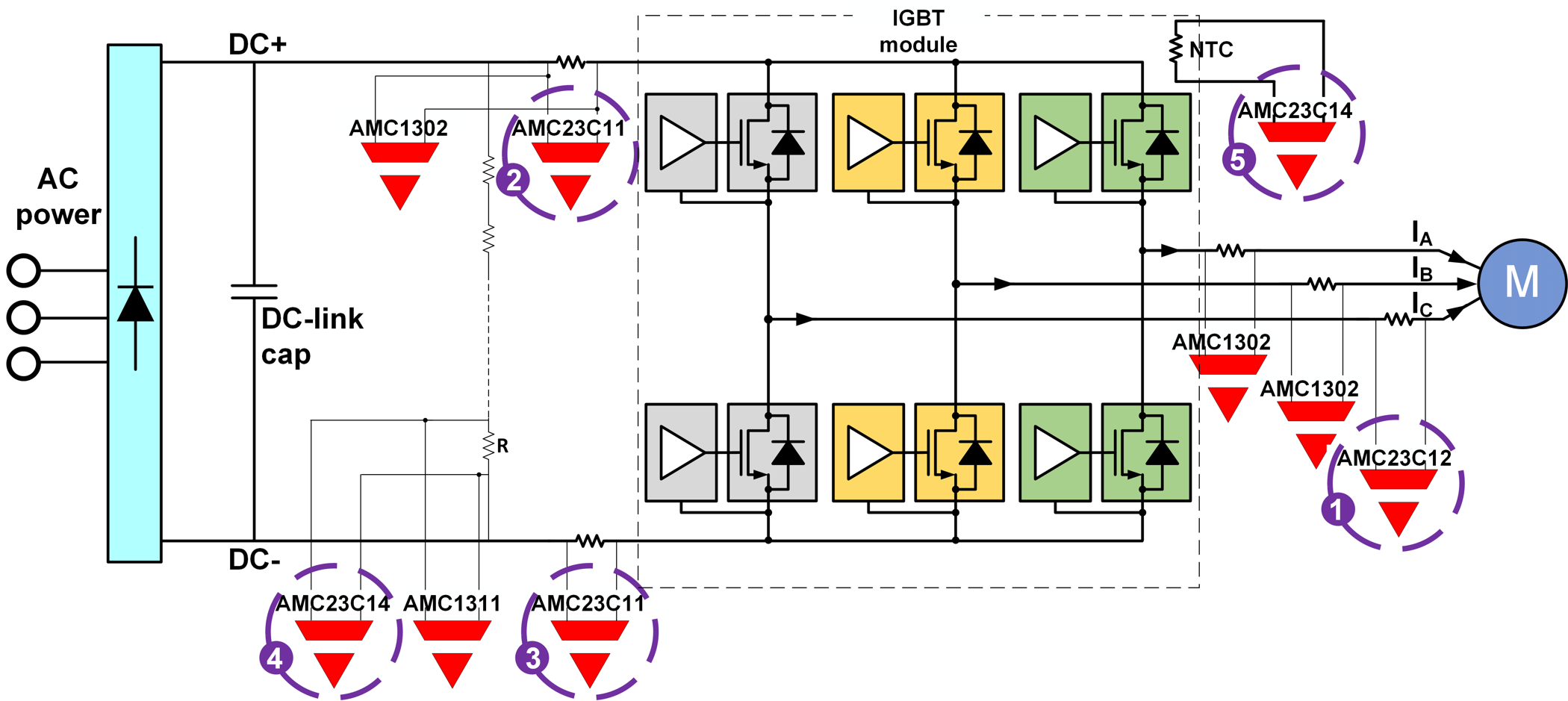

Abbildung 5 zeigt die AMC23C14-Familie von verst?rkten isolierten Komparatoren mit kurzer Latenzzeit von Texas Instruments (TI) in Fehlererkennungsszenarien für Kurzschluss, überstrom, Unterstrom, überspannung, Unterspannung und übertemperatur. Diese Bausteine integrieren einstellbare Komparatorschwellenfunktionen, enthalten einen High-Side-Low-Dropout-Regler für die Stromversorgung und haben eine Reaktionszeit von unter 0,5 μs in einem 8-poligen kleinen integrierten Schaltungsgeh?use.

Sehen Sie sich als N?chstes die verschiedenen Anwendungsf?lle für die AMC23C14-Familie von isolierten Komparatoren in Elektromotorantrieben an.
