6 Anwendungsfall Nr. 2: DC+-überstromerkennung

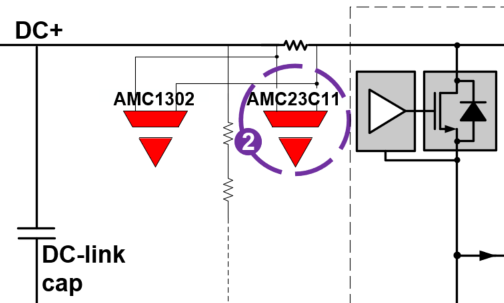

Wie in Position 2 von Abbildung 8 gezeigt, kann der AMC23C11 eine gute Wahl für die DC+ überstromerkennung sein.

Abbildung 9 zeigt eine Ausgangswellenform für ein überstromereignis. Wie der AMC23C12 verfügt der AMC23C11 über einen Open-Drain-Ausgang, AUS, der aktiv nach unten zieht, wenn die Eingangsspannung den vordefinierten Spannungsschwellenwert am Referenzpin überschreitet. Der AMC23C11 unterstützt auch den verriegelten Modus mit einem LATCH-Eingangspin, der den Ausgang erst l?scht, nachdem der Latch gel?scht wurde. Wenn Sie sowohl überstrom- als auch Kurzschlusserkennung ben?tigen, k?nnen Sie mit dem AMC23C14 die beiden Schwellenwerte für die überstrom- bzw. Kurzschlusserkennung festlegen.
