ZHCSCD5B April 2014 – January 2017 DS125DF1610
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Device Data Path Operation
- 7.3.2 AC-Coupled Receiver with Signal Detect
- 7.3.3 CTLE
- 7.3.4 Cross Point Switch
- 7.3.5 DFE with VGA
- 7.3.6 Clock and Data Recovery
- 7.3.7 Reference Clock
- 7.3.8 Differential Driver with FIR Filter
- 7.3.9 Setting the Output VOD
- 7.3.10 Output Driver Polarity Inversion
- 7.3.11 Driver Output Rise/Fall Time
- 7.3.12 Debug Features
- 7.3.13 Interrupt Signals
- 7.3.14 Other Features
- 7.4 Device Functional Modes
- 7.5 Programming
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 引腳兼容系列
- DS150DF1610：12.5 到 15G
- DS125DF1610：9.8 到 12.5G
- DS110DF1610：8.5 到 11.3G
- 4x4 模擬交叉點開關（每個四通道）
- 完全自適應性連續時間線性均衡器 (CTLE)
- 自調諧判決反饋均衡器 (DFE)，可選配連續調節裝置
- 可配置的可變增益放大器 (VGA)
- 可調發送 VOD
- 可調 3 抽頭發送有限脈沖響應 (FIR) 濾波器
- 接收輸入上的片上交流耦合
- 鎖定傳統支持的二分頻/四分頻/八分頻數據速率
- 片上眼圖監視器 (EOM)，偽隨機二進制序列 (PRBS) 校驗器，圖案信號發生器
- 支持 JTAG 邊界掃描
- 可編程的輸出極性反轉
- 輸入信號檢測，CDR 鎖定檢測
- 單路 2.5V ±5% 電源
- 基于 SMBus 的寄存器配置
- 可選 EEPROM 配置
- 15mm × 15mm 196 引腳 FCBGA 封裝
- 工作溫度范圍：–40°C 至 +85°C
2 應用
- SFF-8431
- CPRI
- 10G/40G 以太網
- 背板
3 說明
DS125DF1610 是一款具有集成信號調節功能的十六通道多速率 重定時器。該器件包含完全自適應性連續時間線性均衡器 (CTLE)、判決反饋均衡器 (DFE)、時鐘和數據恢復 (CDR) 鎖定檢測以及發送 FIR 濾波器，可延長在有損且存在串擾的高速串行鏈路中的發送距離并提高穩定性，從而實現比特誤差率 (BER) < 1×10-15。
DS125DF1610 每個通道的串行數據速率均可獨立鎖定在 9.8 到 12.5Gbps 范圍內，并且可進行 2 分頻、4 分頻和 8 分頻。與輸入數據流同步或異步的簡單外部振蕩器 (±100ppm) 可用作基準時鐘。集成的 4x4 交叉點開關可在 DS125DF1610 的每個四通道內實現無阻塞路由或廣播。
可編程的發送 FIR 濾波器可控制前體、主抽頭和后體，從而實現發送均衡。利用完全自適應接收均衡（CTLE 和 DFE），可以延長在因使用多個連接器而受損的銅纜和背板上的發送距離。
配備的非破壞性任務模式眼圖監視器可從內部對接收器進行鏈路監視。內置的 PRBS 發生器和校驗器對內部診斷功能進行了 補充， 以完成獨立 BERT 測量。內置 JTAG 支持制造測試。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸標稱值 |
|---|---|---|
| DS125DF1610 | FCBGA (196) | 15.00mm x 15.00mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

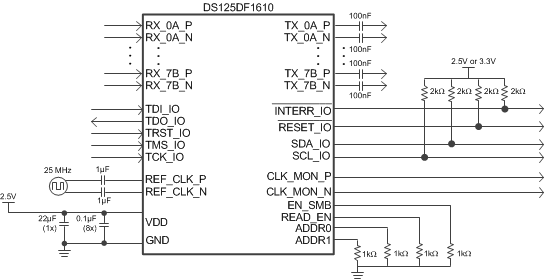

簡化電路原理圖
