ZHCSJE0 September 2018 UCD90320U
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3 Feature Description
- 8.4
Device Functional Modes
- 8.4.1 Rail Monitoring Configuration
- 8.4.2 GPI Configuration
- 8.4.3 Rail Sequence Configuration
- 8.4.4 Fault Responses Configuration
- 8.4.5 GPO Configuration
- 8.4.6 Margining Configuration
- 8.4.7 Pin Selected Rail States Configuration
- 8.4.8 Watchdog Timer
- 8.4.9 System Reset Function
- 8.4.10 Cascading Multiple Devices
- 8.4.11 Rail Monitoring
- 8.4.12 Status Monitoring
- 8.4.13 Data and Error Logging to EEPROM Memory
- 8.4.14 Black Box First Fault Logging
- 8.4.15 PMBus Address Selection
- 8.4.16 ADC Reference
- 8.4.17 Device Reset
- 8.4.18 Brownout
- 8.4.19 Internal Fault Management
- 8.4.20 Single Event Upset
- 8.5 Device Configuration and Programming
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
3 說明
UCD90320U 器件是 32 軌 PMBus™可尋址電源序列發生器和系統管理器，采用 0.8mm 間距 BGA 封裝。采用 ULA 塑封材料減少由阿爾法粒子造成的軟錯誤。該器件可通過掃描用戶配置 SRAM 檢測單粒子翻轉 (SEU)。兩種 特性 都可以為應用提供更高的 可靠性提供足夠的間距。
24 條集成 ADC 通道 (AMONx) 監視電源電壓、電流和溫度。在 84 個 GPIO 引腳中，8 個可用作數字監視器 (DMONx)，32 個可支持電源 (ENx)，24 個用于裕量調節 (MARx)，16 個用于邏輯 GPO，32 個 GPI 用于級聯和系統功能。
32 個 ENx 引腳和 16 個 LGPOx 引腳可配置為電平有效驅動或開漏輸出。
非易失性事件記錄功能可在電源斷電后保存故障事件。黑盒故障記錄功能會在首次發生故障后保存所有電源軌和 I/O 引腳的狀態。憑借級聯功能，通過一條 SYNC_CLK 引腳連接即可輕松管理多達 128 個電壓軌。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCD90320U | BGA (169) | 12.0mm x 12.0mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

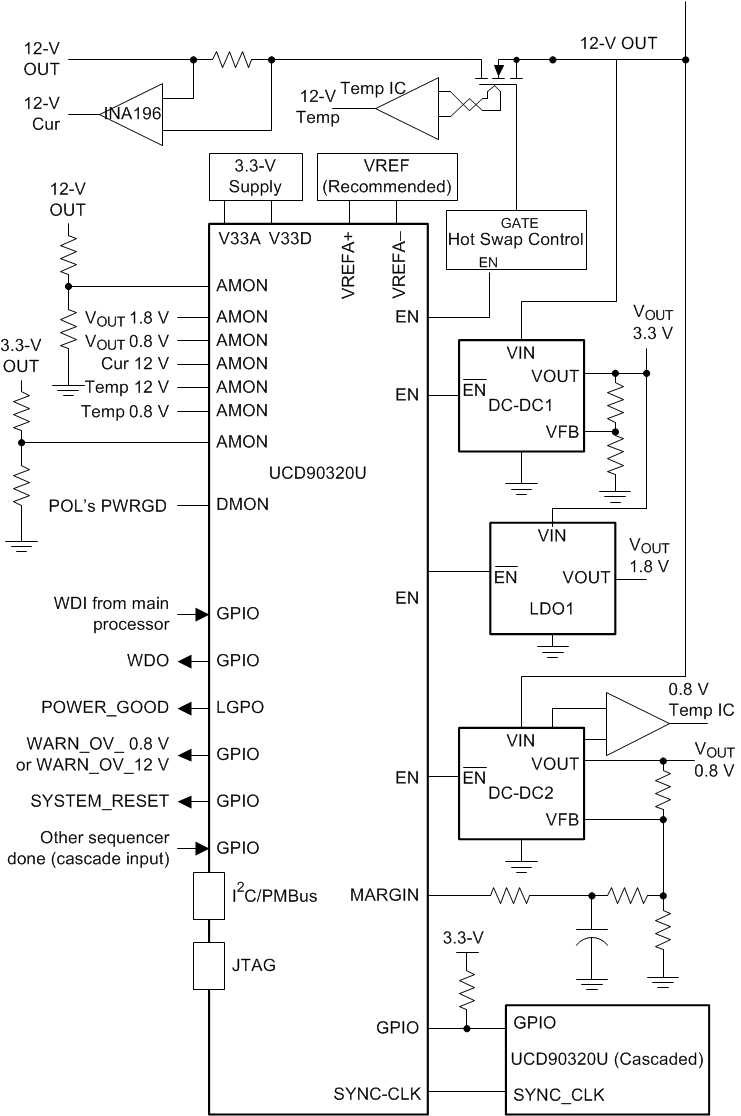

簡化應用
