1 特性
2 應用范圍
- 用于手機、平板電腦和照相機的交流和直流適配器、充電器
- 電能計量
- 電視待機開關模式電源 (SMPS)，服務器，大型家電
- LED 驅動器
3 說明

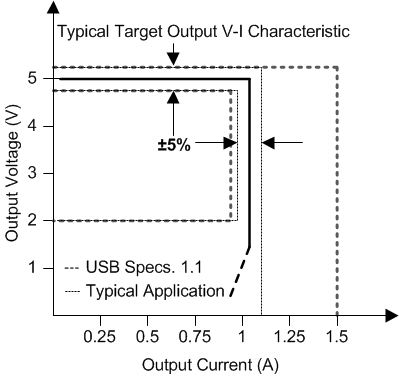

UCC28910 專門用于隔離反激式電源，在無需光耦合器的情況下提供輸出電壓和電流穩壓。 此器件組合有一個 700V 功率場效應晶體管 (FET) 和控制器，此控制處理來自輔助反激式繞組以及功率 FET 的運行信息，以提供精準的輸出電壓和電流控制。
器件運行期間被關閉的集成高壓電流源（用于啟動），以及動態調節的控制器流耗可實現極低的待機功率。
UCC28910 內的控制算法與開關頻率和峰值初級電流調制組合在一起可滿足或超過適用標準的運行功效要求。 具有谷值開關的斷續傳導模式 (DCM) 被用來減少開關損耗。 最大開關頻率為 115kHz。 保護特性有助于在整個運行范圍內限制次級和初級分量應力水平。
內部 FET 開關接通和關閉期間，DRAIN（漏）電壓的受控斜坡以及頻率抖動有助于減少 EMI 濾波器成本。
器件信息
| 訂貨編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| UCC28910D | 小外形尺寸集成電路 (SOIC)-7 (7) | 5mm x 6.2mm |
