ZHCSWR5D September 2008 – August 2024 UCC25600
PRODUCTION DATA
5 引腳配置和功能

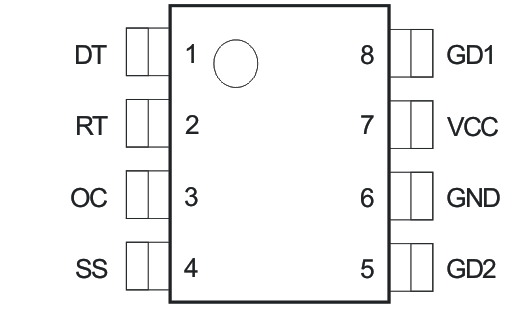

圖 5-1 D 封裝 8 引腳 SOIC 頂視圖表 5-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| DT | 1 | I | 該引腳可設置高側和低側開關驅動信號的死區時間。將一個電阻器接地。利用內部 2.25V 電壓基準，流經電阻器的電流可設置死區時間。為了防止在該引腳意外接地短路時發生擊穿，最小死區時間設置為 120ns。如果設置的死區時間小于 120ns，系統會自動將死區時間調整為 120ns。 |
| GD1 | 8 | O | 高側和低側開關柵極驅動器。將柵極驅動器變壓器初級側連接到這兩個引腳以驅動半橋。 |
| GD2 | 5 | ||
| GND | 6 | — | 接地 |
| OC | 3 | I | 過流保護引腳。當該引腳上的電壓超過 1V 時，柵極驅動器信號會被主動拉至低電平。在電壓低于 0.6V 后，柵極驅動器信號會通過軟啟動恢復。當 OC 引腳電壓高于 2V 時，器件會閉鎖。將 VCC 拉至低于 UVLO 電平時，則會將過流鎖存復位為關閉。 |
| RT | 2 | I | 流出該引腳的電流設置柵極驅動器信號的頻率。將光耦合器集電極連接到此引腳可以控制開關頻率，從而進行調節。將一個電阻器并聯接地可以設置流出引腳的最小電流并設置最小開關頻率。要設置最大開關頻率限制，只需將一個電阻器與光耦合器晶體管串聯即可。該電阻器可設置流出該引腳的最大電流并限制最大開關頻率。 |
| SS | 4 | I | 軟啟動引腳。該引腳可設置系統的軟啟動時間。將一個電容器接地。將此引腳拉至低于 1V 將禁用此器件，以實現簡單的開/關控制。軟啟動功能會在所有故障條件后啟用，包括輔助電源 OV、UVLO、過流保護和過熱保護。 |
| VCC | 7 | — | 輔助電源。將此引腳連接到低于 20V 的電源。將一個 1μF 電容器并聯接地可以濾除噪聲。 |
