ZHCSWR5D September 2008 – August 2024 UCC25600
PRODUCTION DATA
3 說明
UCC25600 高性能、諧振模式控制器設計用于采用諧振拓撲的直流/直流應用，尤其是 LLC 半橋諧振轉換器。這款高度集成的控制器在僅 8 引腳封裝中實現了頻率調制控制和完整的系統功能。切換到 UCC25600 將極大地簡化系統設計和布局，并縮短產品上市時間，而價格卻低于競爭對手的 16 引腳器件產品。
內部振蕩器支持 40kHz 至 350kHz 范圍內的開關頻率。這個高精度振蕩器以 4% 的容差實現了最小開關頻率限值，從而使得設計人員能夠避免功率級的過度設計，從而進一步降低總體系統成本。可編程死區時間支持以最小磁化電流實現零電壓開關。這樣可以在各種應用中盡可能地提高系統效率。可編程軟啟動計時器極大地提高了設計靈活性，能夠滿足采用半橋拓撲的終端設備的各種要求。通過結合 0.4A 拉電流和 0.8A 灌電流的驅動能力，可靠的低成本柵極驅動器變壓器成為一個切實可行的選擇。
UCC25600 具有全套的系統保護功能，其中包括過流、UVLO、輔助電源 OVP 和過熱保護。
器件信息(1)
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| UCC25600 | SOIC (8) | 3.91mm × 4.90mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

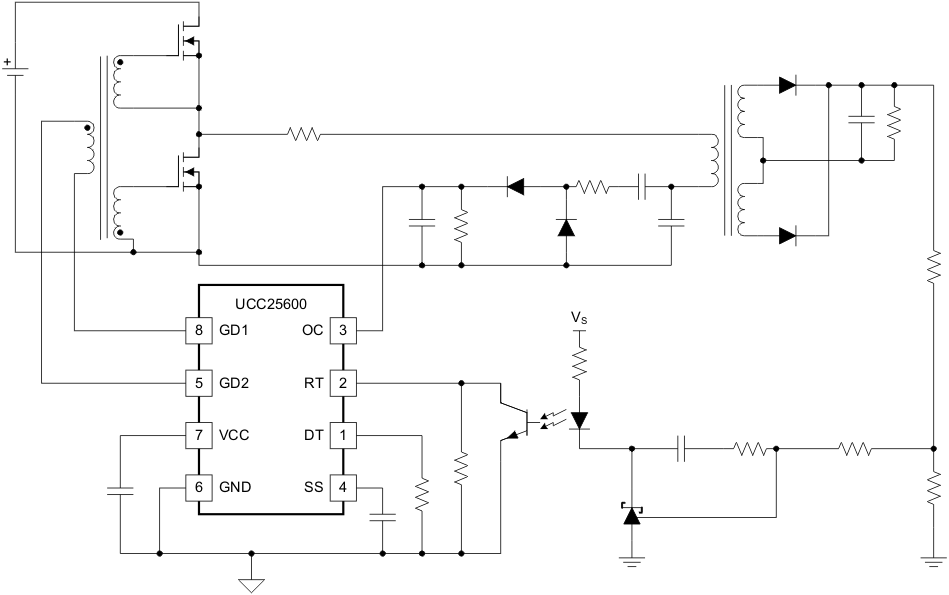

典型應用圖
