ZHCSQF7D May 2023 – June 2024 UCC21551
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DWK|14
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息

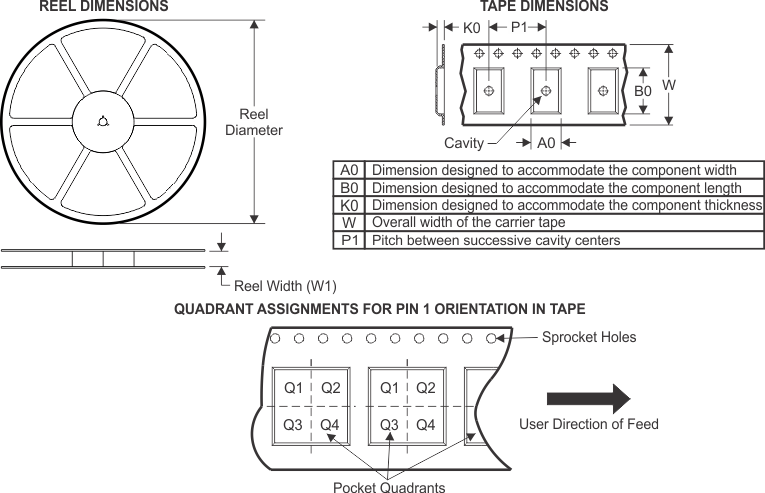

13.1 卷帶包裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCC21551ADWKR | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551ADWR | SOIC | DW | 16 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551BDWKR | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551CDWKR | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |
| UCC21551DDWKR | SOIC | DWK | 14 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12 | 16 | Q1 |

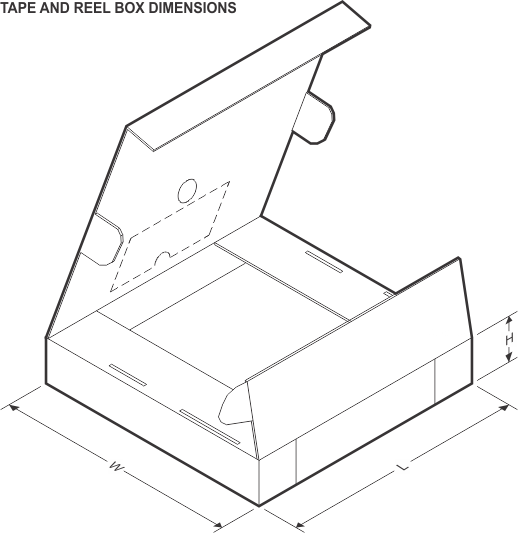

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| UCC21551ADWKR | SOIC | DWK | 14 | 2000 | 353 | 353 | 32 |
| UCC21551ADWR | SOIC | DW | 16 | 2000 | 353 | 353 | 32 |
| UCC21551BDWKR | SOIC | DWK | 14 | 2000 | 356 | 356 | 35 |
| UCC21551CDWKR | SOIC | DWK | 14 | 2000 | 356 | 356 | 35 |
| UCC21551DDWKR | SOIC | DWK | 14 | 2000 | 356 | 356 | 35 |
