7.6 上電 UVLO 到輸出延遲
每當電源電壓 VCCI 從低于下降閾值 VVCCI_OFF 變?yōu)楦哂谏仙撝?VVCCI_ON 時，以及每當電源電壓 VDDx 從低于下降閾值 VVDDx_OFF 變?yōu)楦哂谏仙撝?VVDDx_ON 時，輸出開始響應輸入前會存在一些延遲。對于 VCCI UVLO，此延遲定義為 tVCCI+ to OUT，最大值為 50μs。對于 VDDx UVLO，此延遲定義為 tVDD+ to OUT，最大值為 10μs。TI 建議在驅動輸入信號前留出一些裕量，以確保將驅動器 VCCI 和 VDD 偏置電源完全激活。圖 7-7 和圖 7-8 展示了 VCCI 和 VDD 的加電 UVLO 延遲時序圖。
每當電源電壓 VCCI 降至下降閾值 VVCCI_OFF 以下，或者 VDDx 降至下降閾值 VVDDx_OFF 以下時，輸出會停止響應輸入并在 ≤2μs 內保持低電平。這種不對稱延遲旨在確保器件能夠在 VCCI 或 VDDx 斷電期間安全運行。
當 VCCI 斷開，但 VDDx 存在時，輸出會保持低電平；當 VDDx 斷開時，器件會通過有源下拉功能將輸出鉗位至低電平。如需更詳細的 UVLO 功能說明，請查看 節 8.3.1 部分。

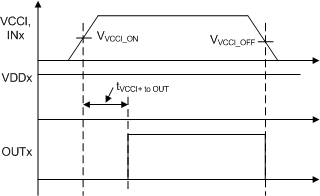

圖 7-7 VCCI 上電 UVLO 延遲

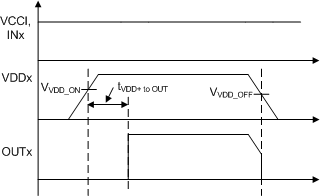

圖 7-8 VDDA/B 上電 UVLO 延遲
