9.2.3 應用曲線
圖 9-2 和圖 9-6 展示了以下條件下圖 9-1所示設計示例的基準測試波形：VCC = 5.0V、VDD = 12V、fSW = 100 kHz 且 VDC-Link = 400V。
通道 1（藍色）：高側功率晶體管上的柵極源信號。
通道 2（青色）：低側功率晶體管上的柵極源信號。
通道 3（粉色）：INA 引腳信號。
通道 4（綠色）：INB 引腳信號。

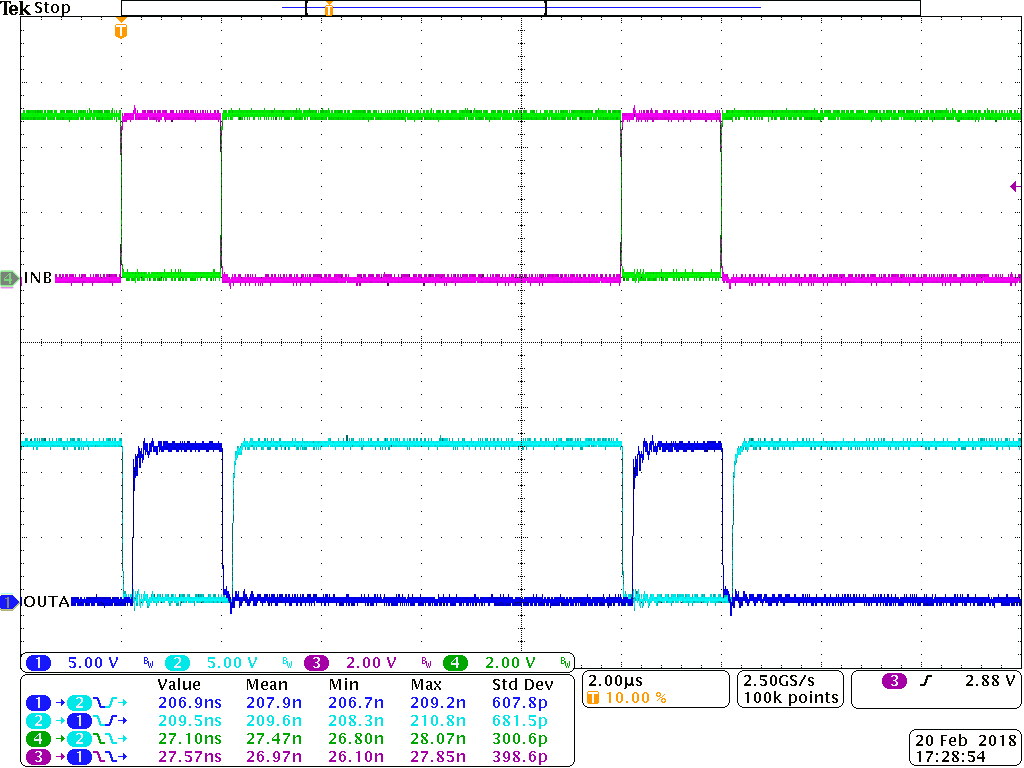

在 圖 9-5 中，通過 INA 和 INB 發送互補的 3.3V、20%/80% 占空比信號。功率晶體管上的柵極驅動信號具有 200 ns 死區時間，并且直流鏈路上存在 400V 高壓，如圖 9-5的測量部分所示。請注意，存在高電壓時，需要使用帶寬較小的差分探頭，而這會限制測量可達到的精度。

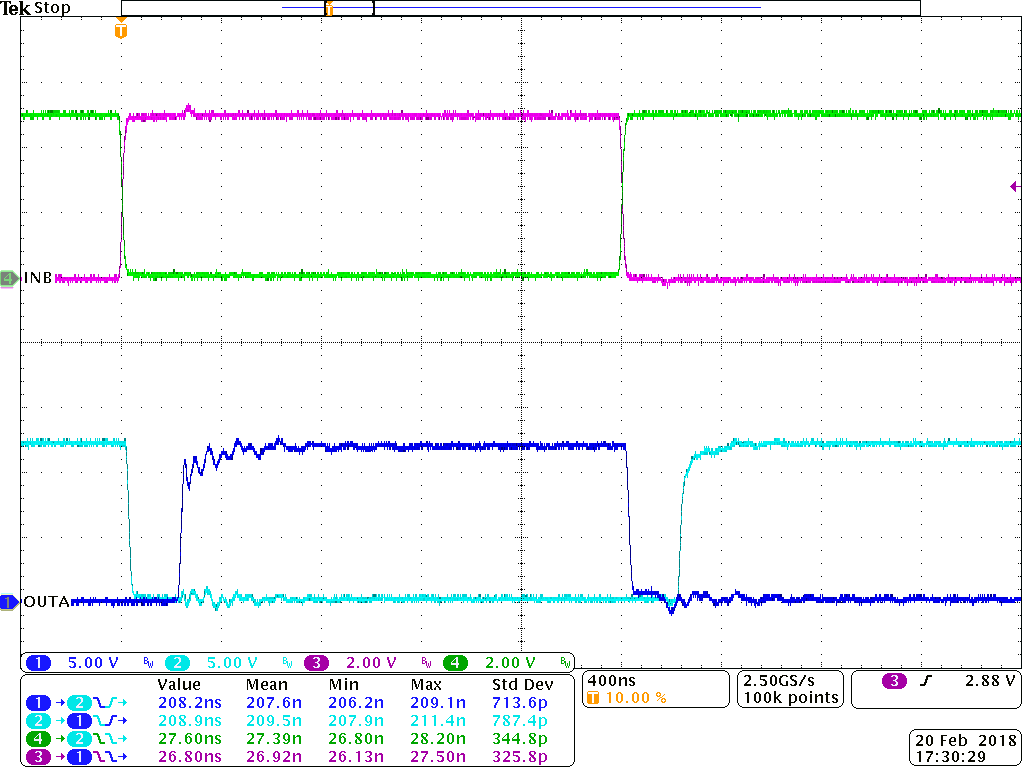

圖 9-6 展示了 圖 9-5 波形的放大圖，其中提供了傳播延遲和死區時間的測量數據。重要的是，輸出波形是在功率晶體管的柵極和源極引腳之間測得的，而不是直接在驅動器 OUTA 和 OUTB 引腳上測得的。
