ZHCSJ20F August 2018 – September 2024 UCC21530-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DWK|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
UCC21530-Q1 是一款隔離式雙通道柵極驅動器，具有 4A 峰值拉電流和 6A 峰值灌電流。該驅動器可用于驅動高達 5MHz 的 IGBT、Si MOSFET 和 SiC MOSFET。
輸入側通過一個 5.7kVRMS 增強型隔離柵與兩個輸出驅動器相隔離，其共模瞬態抗擾度 (CMTI) 的最小值為 125V/ns。兩個次級側驅動器之間的內部功能隔離支持高達 1850V 的工作電壓。
該器件可配置為兩個低側驅動器、兩個高側驅動器或一個死區時間 (DT) 可編程的半橋驅動器。EN 引腳拉至低電平時會同時關閉兩個輸出，懸空或拉高時可使器件恢復正常運行。作為一種失效防護機制，初級側邏輯故障會強制兩個輸出為低電平。
該器件接受的 VDD 電源電壓高達 25V。憑借 3V 至 18V 寬輸入 VCCI 電壓范圍，該驅動器適用于連接模擬和數字控制器。所有電源電壓引腳都具有欠壓鎖定 (UVLO) 保護功能。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| UCC21530-Q1 | DWK（SOIC，14） | 10.30mm × 7.50mm |
| UCC21530B-Q1 | DWK（SOIC，14） | 10.30mm × 7.50mm |
| UCC21530D-Q1 | DWK（SOIC，14） | 10.30mm × 7.50mm |

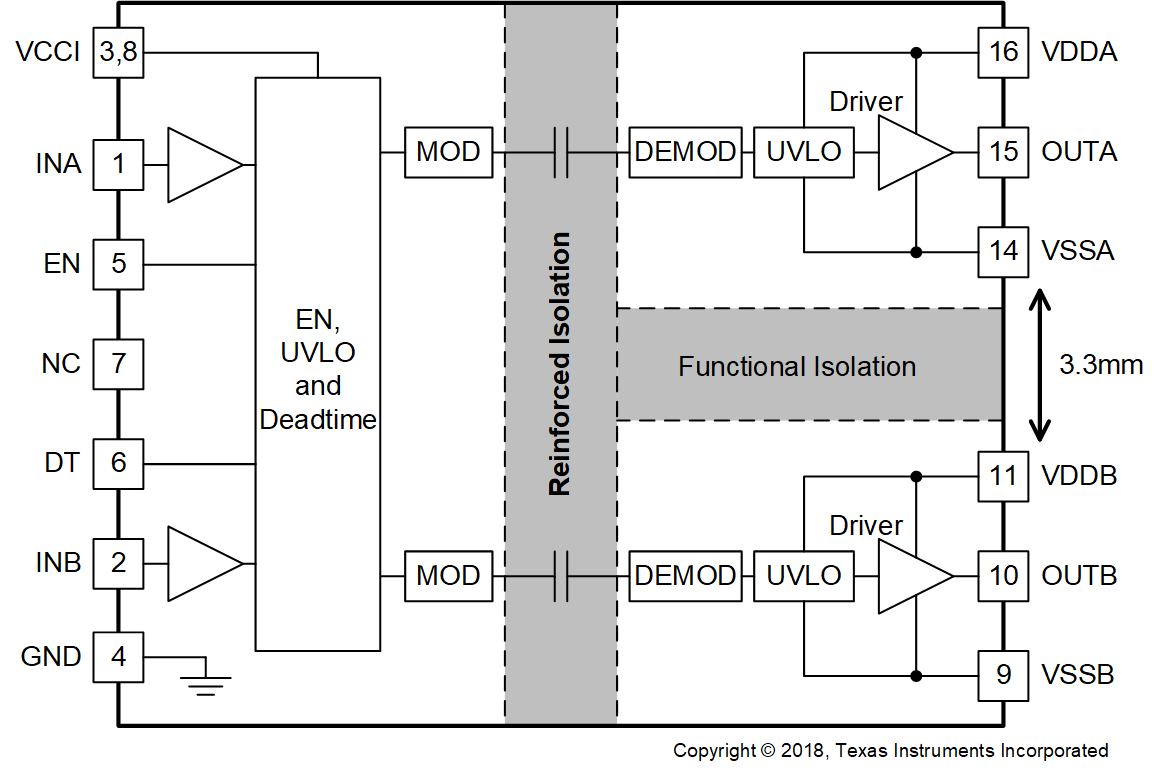

功能方框圖
