ZHCSQ20A August 2023 – September 2023 UCC14130-Q1

PRODUCTION DATA

封裝選項

機械數據 (封裝 | 引腳)

DWN|36
- MPSS132

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

zhcsq20a_oa

12.2.2.4 反饋電阻器選型

V_VDD-VEE 調節

V_VDD-VEE 輸出電壓通過使用反饋電阻分壓器進行檢測來調節，其中 VDD 到 VEE 之間連接了一個電阻器 (R_{FBVDD_VDD}) 且 COM 到 VEE 之間連接了一個電阻器 (R_{FBVDD_VEE})，從而使得 FBVDD = 2.5V

使用 0.1% 電阻器可以獲得超高精度。外部電阻分壓器將有助于消除電阻器的溫度系數的影響。我們可以將電阻器 R_{FBVDD_VEE} 設置為 10kΩ，然使用以下公式計算電阻器 R_{FBVDD_VDD} 的值。

方程式 19.

R_{F B V D D_V D D} = \frac{(V_{V D D - V E E} - V_{F B V E E}) {\times R}_{F B V D D_V E E}}{V_{F B V D D}}

必須在 FBVDD 到 VEE 之間連接一個 330pF 陶瓷電容 C_FBVDD，以濾除高頻開關噪聲。該電容器應與 R_{FBVDD_VEE} 電阻器并聯。

V_VCOM-VEE 調節

同樣，在雙路輸出應用中，可以通過使用電阻分壓器檢測輸出電壓來調節 V_COM-VEE 電壓；但是，根據所需調節電壓是大于 2.5V、等于 2.5V 還是小于 2.5V，有三種不同的反饋電阻器配置。在所有三種配置中，必須在 FBVEE 和 VEE 之間連接一個 330pF 陶瓷電容器來濾除高頻開關噪聲。

V_VCOM-VEE > 2.5V：當 V_COM-VEE 調節電壓大于 2.5V 時，電阻器 R_{FBVEE_COM} 和 R_{FBVEE_VEE} 在 COM 和 VEE 之間按下圖所示連接（配置為 V_{COM_VEE} 調節 > 2.5V 的雙路輸出應用原理圖）。令 R_{FBVEE_COM} = 10kΩ，我們可以使用以下公式計算 R_{FBVEE_VEE}。

方程式 20.

R_{F B V E E_C O M} = \frac{(V_{C O M - V E E} - V_{F B V E E}) {\times R}_{F B V E E_V E E}}{V_{F B V E E}}

在 FBVEE 和 VEE 之間連接一個 330pF 陶瓷電容 C_FBVEE，以濾除高頻開關噪聲。

V_VCOM-VEE = 2.5V：當 V_COM-VEE 調節電壓等于 2.5V 時，只需在 COM 和 FBVEE 之間連接一個電阻器 R_{FBVEE_COM}，如下圖所示（配置為 V_{COM_VEE} 調節 = 2.5V 時的雙路輸出應用原理圖）。選擇 R_{FBVEE_COM} = 10kΩ。這將使用 FBVEE 和 VEE 之間連接的 330pF 電容器 C_FBVEE 來設置高頻濾波器的轉角頻率。

V_VCOM-VEE < 2.5V：當 V_COM-VEE 調節電壓小于 2.5V 時，電阻器 R_{FBVEE_COM} 和 R_{FBVEE_VDD} 在 VDD 和 COM 之間按下圖所示連接（配置為 V_{COM_VEE} 調節 > 2.5V 的雙路輸出應用原理圖）。令 R_{FBVEE_COM} = 10kΩ，我們可以使用以下公式計算 R_{FBVEE_VDD}。

方程式 21.

R_{F B V E E_C O M} = \frac{(V_{F B V E E} - V_{C O M - V E E}) {\times R}_{F B V E E_V D D}}{(V_{V D D - V E E} - V_{F B V E E})}

在 FBVEE 和 VEE 之間連接一個 330pF 陶瓷電容 C_FBVEE，以濾除高頻開關噪聲。

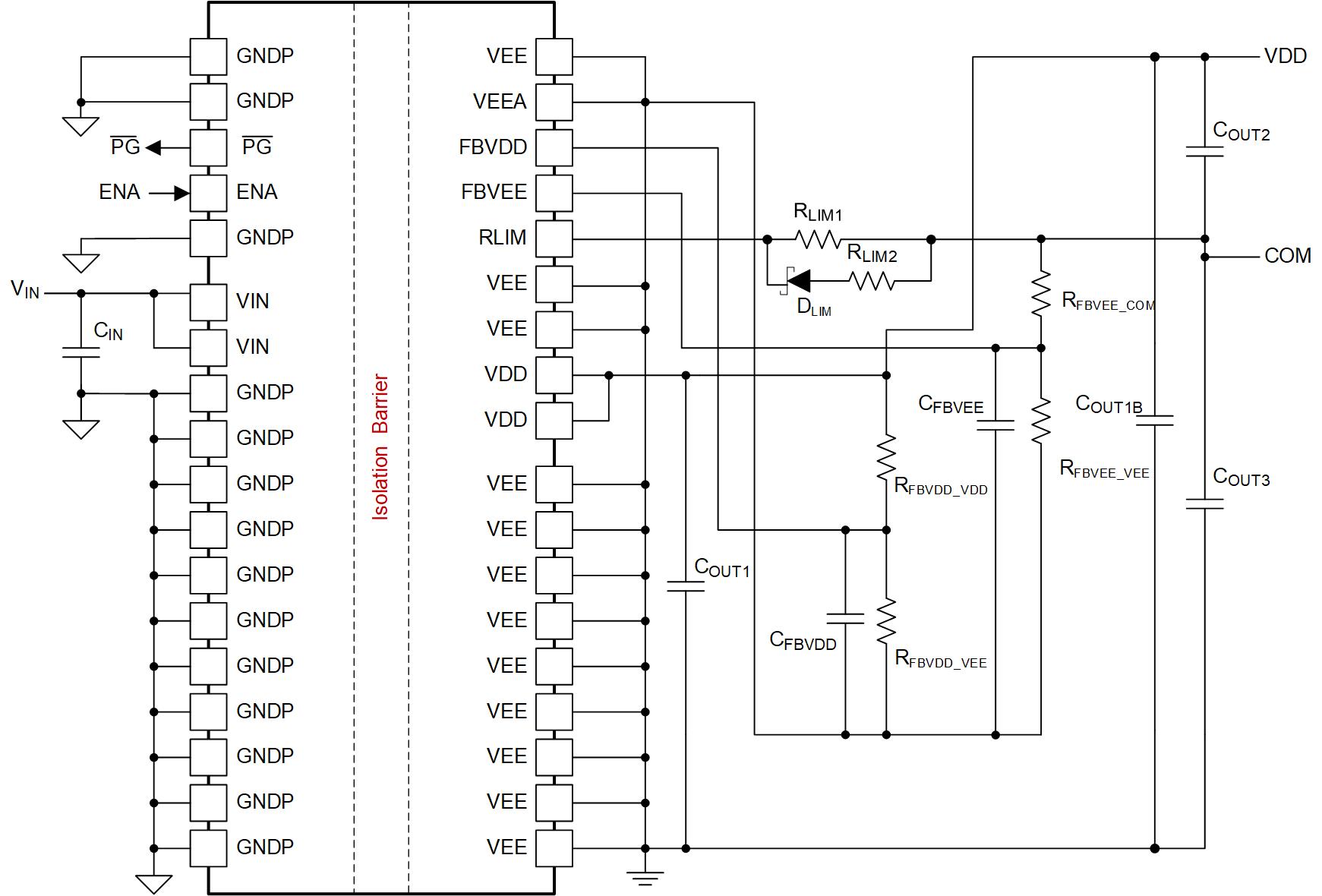

圖 12-8 配置為 V_{COM_VEE} 調節 > 2.5V 時的雙路輸出應用原理圖

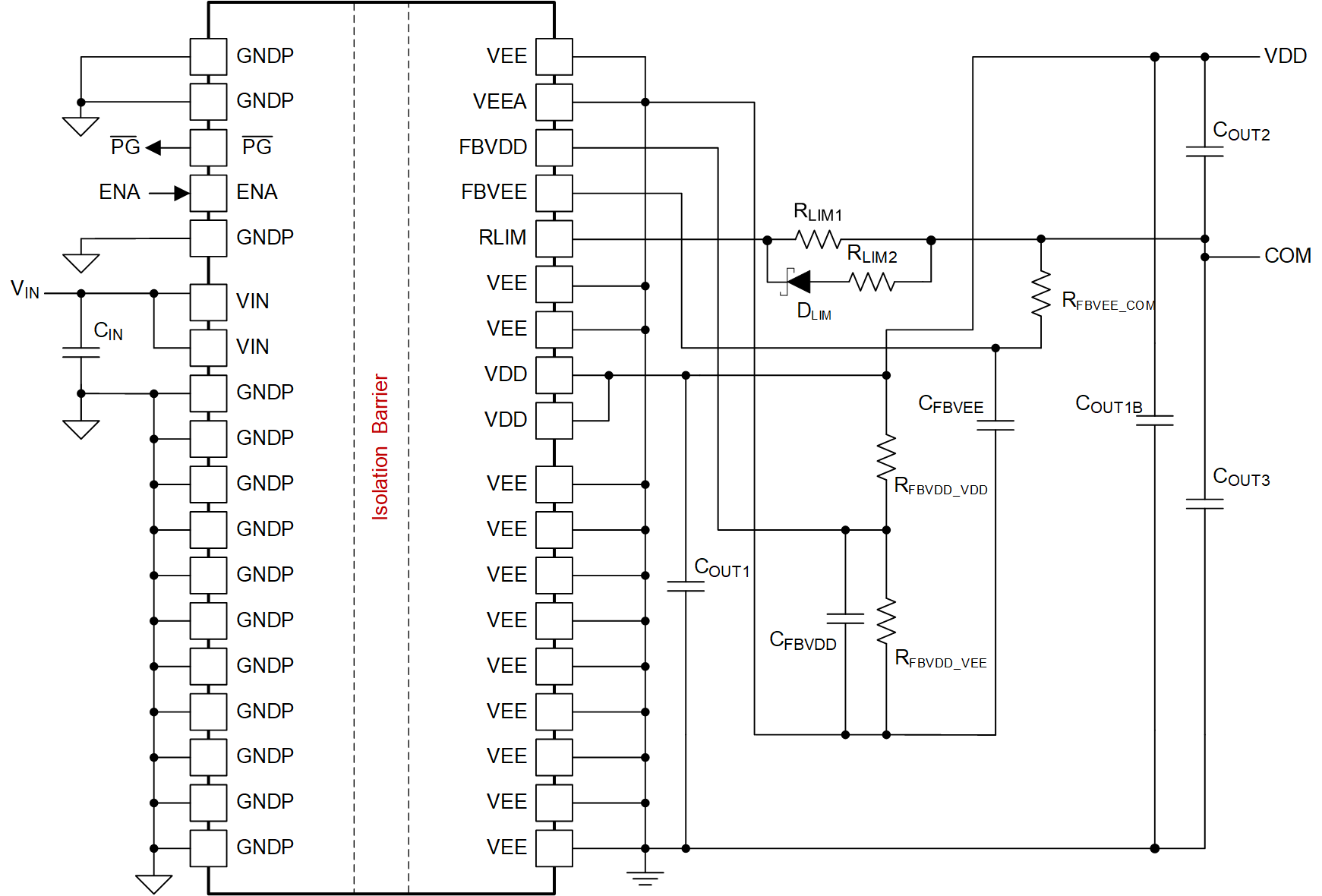

圖 12-9 配置為 V_{COM_VEE} 調節 = 2.5V 時的雙路輸出應用原理圖

圖 12-10 配置為 V_{COM_VEE} 調節 < 2.5V 時的雙路輸出應用原理圖
