4 引腳配置和功能

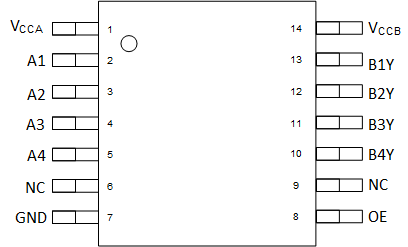

圖 4-1 PW 14 引腳 TSSOP 俯視圖
圖 4-3 RUT 封裝 12 引腳 UQFN 透明俯視圖
圖 4-2 RTD 封裝14 引腳 VQFN 透明俯視圖
圖 4-4 DTR 封裝 12 引腳 X2SON 透明俯視圖表 4-1 TXU0104 引腳功能
| 引腳 | I/O | 說明 | ||
|---|---|---|---|---|
| 名稱 | PW、BQA | RUT、DTR | ||
| A1 | 2 | 2 | I | 輸入 A1。以 VCCA 為基準。 |
| A2 | 3 | 3 | I | 輸入 A2。以 VCCA 為基準。 |
| A3 | 4 | 4 | I | 輸入 A3。以 VCCA 為基準。 |
| A4 | 5 | 5 | I | 輸入 A4。以 VCCA 為基準。 |
| B1Y | 13 | 10 | O | 輸出 B1。以 VCCB 為基準。 |
| B2Y | 12 | 9 | O | 輸出 B2。以 VCCB 為基準。 |
| B3Y | 11 | 8 | O | 輸出 B3。以 VCCB 為基準。 |
| B4Y | 10 | 7 | O | 輸出 B4。以 VCCB 為基準。 |
| GND | 7 | 6 | — | 接地 |
| NC | 6、9 | — | 無內部連接。 | |
| OE | 8 | 12 | I | 輸出使能。拉至 GND，使所有輸出處于高阻抗模式下。拉至 VCCA 或 VCCB 以啟用所有輸出。 |
| VCCA | 1 | 1 | — | A 端口電源電壓。1.1V ≤ VCCA ≤ 5.5V |
| VCCB | 14 | 11 | — | B 端口電源。1.1V ≤ VCCB ≤ 5.5V |
| PAD | — | — | 散熱焊盤。可接地（推薦）或保持懸空狀態。 | |
圖 4-5 RUT 封裝，12 引腳 UQFN（透明頂視圖）(TXUN0104)
表 4-2 TXUN0104 引腳功能
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| A1 | 2 | I | 輸入 A1。以 VCCA 為基準。 |
| A2 | 3 | I | 輸入 A2。以 VCCA 為基準。 |
| A3 | 4 | I | 輸入 A3。以 VCCA 為基準。 |
| A4 | 5 | I | 輸入 A4。以 VCCA 為基準。 |
| B1Y | 10 | O | 輸出 B1。以 VCCB 為基準。 |
| B2Y | 9 | O | 輸出 B1。以 VCCB 為基準。 |
| B3Y | 8 | O | 輸出 B1。以 VCCB 為基準。 |
| B4Y | 7 | O | 輸出 B1。以 VCCB 為基準。 |
| GND | 6 | - | 接地 |
| OE | 12 | I | 輸出使能（低電平有效）。拉至 VCCA 或 VCCB，使所有輸出處于高阻抗模式下。拉至 GND 以啟用所有輸出。 |
| VCCA | 1 | - | A 端口電源電壓。1.1V ≤ VCCA ≤ 5.5V |
| VCCB | 11 | - | B 端口電源。1.1V ≤ VCCB ≤ 5.5V |
