ZHCSNW3B May 2021 – February 2025 TXU0104
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 電氣特性
- 5.6 開關特性：Tsk，TMAX
- 5.7 開關特性，VCCA = 1.2V ± 0.1V
- 5.8 開關特性，VCCA = 1.5V ± 0.1V
- 5.9 開關特性，VCCA = 1.8V ± 0.15V
- 5.10 開關特性，VCCA = 2.5V ± 0.2V
- 5.11 開關特性，VCCA = 3.3V ± 0.3V
- 5.12 開關特性，VCCA = 5.0 ± 0.5V
- 5.13 工作特性
- 5.14 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實現
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- BQA|14
訂購信息
3 說明
TXU0104/ TXUN0104 是一款 4 位雙電源同相定向電壓電平轉換器件。Ax 引腳以 VCCA 邏輯電平為基準，OE 引腳可以 VCCA 或 VCCB 邏輯電平為基準，Bx 引腳以 VCCB 邏輯電平為基準。A 端口和 B 端口都能接受 1.1V 至 5.5V 的輸入電壓范圍。當 OE 相對于任一電源設為高電平時，可進行從 A 到 B 或從 B 到 A 的定向數據傳輸。OE 設為低電平時，所有輸出引腳均處于高阻抗?fàn)顟B(tài)。TXU0104 和 TXUN0104 之間的唯一區別是 OE/OE 信號分別為高電平有效和低電平有效。請參閱節 7.4，了解控制邏輯的運行摘要。
封裝信息
| 器件型號 | 封裝 (1) | 封裝尺寸 (2) |
|---|---|---|
| TXU0104 | BQA（VQFN，14） | 3.00mm × 2.50mm |
| PW（TSSOP，14） | 5.00mm × 4.40mm | |
| RUT（UQFN，12） | 2.00mm × 1.70mm | |
| DTR（X2SON，12） | 1.70mm × 1.00mm | |
| TXUN0104 | RUT（UQFN，12） | 2.00mm × 1.70mm |
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
TXU0104

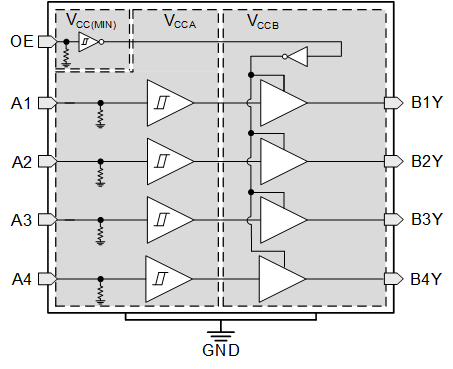

功能方框圖
TXUN0104 功能方框圖
