ZHCSI61K June 2006 – October 2023 TXS0104E
PRODUCTION DATA
8.3.1 架構
TXS0104E 架構（請參閱圖 8-1）無需方向控制信號來控制從 A 至 B 或從 B 至 A 的數據流的方向。

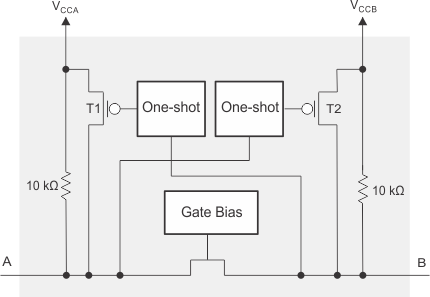

圖 8-1 TXS01xx 單元的架構每個 A 端口 I/O 具有一個針對 VCCA的內部 10k? 上拉電阻器，而每個 B 端口具有一個針對 VCCB 的內部 10k? 上拉電阻器。輸出單次檢測 A 或 B 端口上的上升邊沿。在一個上升邊沿期間，短時間內單次打開 PMOS 晶體管 (T1，T2)，這樣加快了低至高轉換。
