ZHCSI61K June 2006 – October 2023 TXS0104E
PRODUCTION DATA
7.2 電壓波形
每次測量這些輸出中的一個，每次測量轉換一次。所有輸入脈沖由具有以下特性的發生器提供：
- PRR ≤ 10MHz
- ZO = 50Ω
- dv/dt ≥ 1V/ns
圖 7-4 脈沖持續時間
圖 7-5 傳播延遲時間

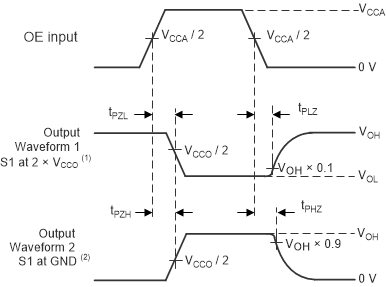

A. 波形 1 針對內部輸出 (output with internal)，這樣輸出為高電平，除非 OE 為高電平（請參閱圖 7-3）。
B. 波形 2 針對條件輸出 (output with conditions)，這樣輸出為低電平，除非 OE 為高電平。
圖 7-6 啟用和禁用時間
