4 引腳配置和功能

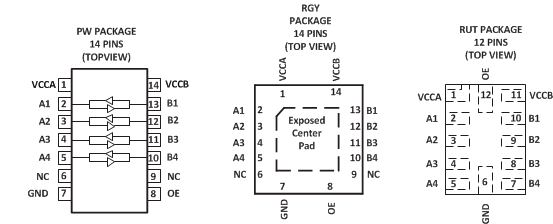

圖 4-1 PW、RGY 和 RUT 封裝（頂視圖）
圖 4-2 BQA 封裝，14 引腳 WQFN（帶外露散熱焊盤）（頂視圖）NC - 無內部連接
對于 RGY，如果使用外露的中央散熱焊盤，則只能將其作為次級接地連接或保持電氣開路狀態。
表 4-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | VCCA | I | A 端口電源電壓 1.2V ≤ VCCA ≤ 3.6V 且 VCCA ≤ VCCB。 |
| 2 | A1 | I/O | 輸入/輸出 1。以 VCCA 為基準。 |
| 3 | A2 | I/O | 輸入/輸出 2。以 VCCA 為基準。 |
| 4 | A3 | I/O | 輸入/輸出 3。以 VCCA 為基準。 |
| 5 | A4 | I/O | 輸入/輸出 4。以 VCCA 為基準。 |
| 6 | NC | – | 無連接。無內部連接。 |
| 7 | GND | – | 接地 |
| 8 | OE | I | 三態輸出模式使能。將 OE 引腳拉為低電平，使所有輸出處于三態模式。以 VCCA 為基準。 |
| 9 | NC | – | 無連接。無內部連接。 |
| 10 | B4 | I/O | 輸入/輸出 4。以 VCCB 為基準。 |
| 11 | B3 | I/O | 輸入/輸出 3。以 VCCB 為基準。 |
| 12 | B2 | I/O | 輸入/輸出 2。以 VCCB 為基準。 |
| 13 | B1 | I/O | 輸入/輸出 1。以 VCCB 為基準。 |
| 14 | VCCB | I | B 端口電源電壓 1.65V ≤ VCCB ≤ 5.5V。 |
