3 說明
電壓電平轉換器解決了在同一電路板上同時使用不同電源電壓電平所帶來的挑戰。這個 4 位同相轉換器使用兩個獨立的可配置電源軌。A 端口旨在跟蹤 VCCA。VCCA 接受 1.2 V 至 3.6 V 的任何電源電壓。B 端口旨在跟蹤 VCCB。VCCB 接受 1.65 V 至 5.5 V 的任何電源電壓。因此可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 電壓節點之間進行通用的低電壓雙向轉換。VCCA 不應超過 VCCB。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻態。為了建立加電或斷電期間的高阻抗狀態，OE 應該通過一個下拉電阻器接在接地 (GND) 上；此電阻器的最小值由驅動器電流供源能力決定。
TXB0104 被設計成由 VCCA 為 OE 輸入電路供電。
該器件專用于使用 Ioff 的局部斷電應用。Ioff 電路可禁用輸出，以防在器件斷電時電流回流對器件造成損壞。
封裝信息
| 器件型號 (1) | 封裝 | 封裝尺寸(2) |
|---|---|---|
| TXB0104-Q1 | PW（TSSOP，14） | 5.00mm × 4.40mm |
| RGY（VQFN，14） | 3.50mm × 3.50mm | |
| RUT（UQFN，12） | 2.00mm × 1.70mm | |
| BQA（WQFN，14） | 3.00mm × 2.5mm |
(1) 更多相關信息，請參閱第 11 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

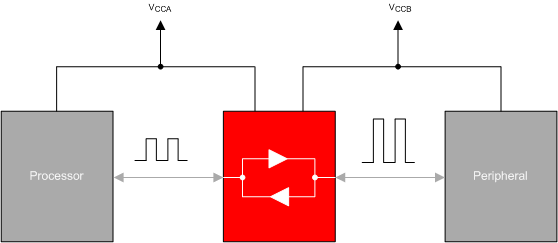

TXB010X 典型應用方框圖
