7.2.1.1 輸入驅動器要求
TXB0101 的典型 IIN 與 VIN 特性如圖 7-2 所示。為確保正常運行，驅動 TXB0101 數據 I/O 的器件的驅動強度必須至少為 ±2mA。

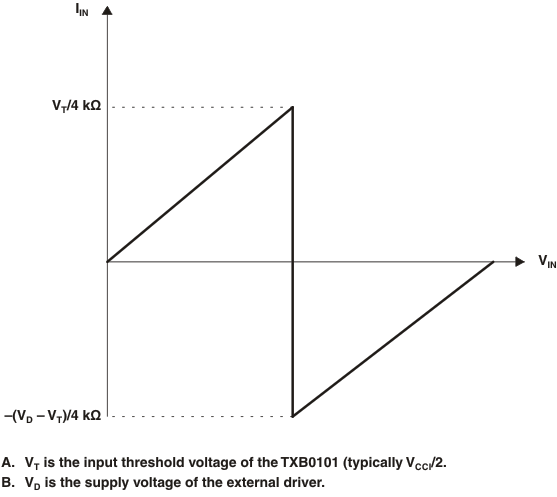

圖 7-2 典型 IIN 與 VIN 曲線
