ZHCSGZ9G October 2017 – November 2022 TUSB564
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3 Feature Description
- 8.4 Device Functional Modes
- 8.5 Programming
- 8.6
Register Maps
- 8.6.1 General Register (address = 0x0A) [reset = 00000001]
- 8.6.2 DisplayPort Control/Status Registers (address = 0x10) [reset = 00000000]
- 8.6.3 DisplayPort Control/Status Registers (address = 0x11) [reset = 00000000]
- 8.6.4 DisplayPort Control/Status Registers (address = 0x12) [reset = 00000000]
- 8.6.5 DisplayPort Control/Status Registers (address = 0x13) [reset = 00000000]
- 8.6.6 USB3.1 Control/Status Registers (address = 0x20) [reset = 00000000]
- 8.6.7 USB3.1 Control/Status Registers (address = 0x21) [reset = 00000000]
- 8.6.8 USB3.1 Control/Status Registers (address = 0x22) [reset = 00000000]
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RNQ|40
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TUSB564 是一種 VESA USB Type-C? 交替模式轉接驅動開關，對于上行端口（灌電流），支持高達 5Gbps 的 USB 3.1 數據傳輸速率以及高達 8.1Gbps 的 DisplayPort 1.4 數據傳輸速率。該器件以 USB Type-C 標準的 VESA DisplayPort 交替模式進行 UFP_D 引腳分配 C、D 和 E。
TUSB564 提供有多個接收線性均衡級別，用于補償由于線纜或電路板走線損耗產生的碼間串?dāng)_ (ISI)。該器件由 3.3V 單電源供電運行，支持商業級溫度范圍和工業級溫度范圍。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（NOM） |
|---|---|---|
| TUSB564 | RNQ（WQFN，40） | 4.00mm × 6.00mm |
| TUSB564I |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

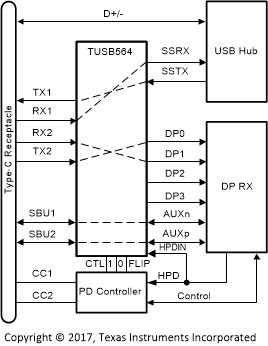

簡化版電路原理圖
TUSB564 使用示例
