8 器件和文檔支持
8.1 入門和下一步
有關 TI NFC/RFID 器件以及有助于開發的工具和軟件的更多信息，請訪問 NFC/RFID 概述。
8.2 器件命名規則
為了標示產品開發周期所處的階段，TI 為器件的部件號分配了前綴。每個商用系列產品成員都具有以下三個前綴之一：x、p 或無前綴。這些前綴代表了從工程原型（帶有前綴 x）到完全合格的生產器件（無前綴）的產品開發進化階段。
器件開發進化流程：
xTRF... – 實驗器件，不一定代表最終器件的電氣規格
pTRF... – 最終器件，符合最終產品的電氣規格，但是未完成質量和可靠性驗證
TRF... – 完全合格的生產器件
具有 x 或 p 前綴的器件供貨時附帶如下免責聲明：
“開發的產品用于內部評估用途。”
生產器件已進行完全特性化，并且器件的質量和可靠性已經完全論證。TI 的標準保修證書適用。
預測顯示原型器件的故障率大于標準生產器件。由于這些器件的預計最終使用故障率仍未定義，德州儀器 (TI) 建議不要將它們用于任何生產系統。只有合格的產品器件將被使用。

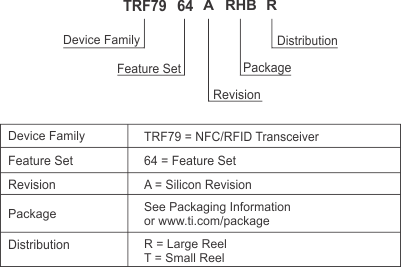

TI 器件的命名規則也包括一個帶有器件系列名稱的后綴。此后綴表示封裝類型和可選的溫度范圍。Figure 8-1 提供了解讀完整器件名稱的圖例。
Figure 8-1 器件命名規則
8.3 工具與軟件
-
NFC 收發器附加目標板模塊 TRF7970ATB 評估模塊讓軟件應用開發人員能夠熟悉所選的德州儀器 (TI) 嵌入式微控制器平臺上的 TRF7970A 多協議全集成 13.56MHz NFC/HF RFID IC 的功能，而無需擔心射頻部分。
-
NFC 收發器 Booster Pack 插件模塊 第三方提供商 DLP Design 所提供的 NFC/RFID BoosterPack 插件模塊 (DLP-7970ABP) 是一款附加電路板，旨在滿足所有 TI MCU LaunchPad 開發套件的需求。此 BoosterPack 插件模塊能夠讓軟件應用開發人員熟悉所選的 TI 嵌入式微控制器平臺上的 TRF7970A 多協議全集成式 13.56MHz NFC 和 HF RFID IC 的功能，而無需擔心射頻部分的開發。
-
NFC 收發器評估模塊 TRF7970AEVM 是一種自成一體的開發平臺，可用于評估 NFC 收發器 TRF7970A 的性能。TRF7970A 是一款多協議全集成式 13.56MHz NFC/RFID 收發器 IC。該評估模塊與這個 IC 一起可用于開發和評估自定義固件、客戶設計的天線以及潛在應答器，適用于各種 NFC/RFID 應用。
8.4 文檔支持
以下文檔對 TRF7964A 器件進行了介紹。www.cqwzaes.cn 網站上提供了這些文檔的副本。
接收文檔更新通知
要接收文檔更新通知（包括器件勘誤表），請轉至 ti.com.cn 上相關器件的產品文件夾（例如 TRF7964A）。單擊右上角的“提醒我”(Alert me) 按鈕。點擊后，您將每周定期收到已更改的產品信息（如果有的話）。有關更改的詳細信息，請查閱已修訂文檔的修訂歷史記錄。
應用手冊
-
《在斷電模式下最大限度減小 TRF79xx 電流使用量》此應用報告為 TRF79xx 器件系列（TRF796x、TRF796xA 和 TRF7970A）提供了電路和固件設計建議，以便減少斷電模式下的電流消耗。此手冊種考慮了各種設計，并根據這些設計的電流消耗進行了分析。此應用報告特別強調了由電池供電的雙電壓系統。
-
《使用 TRF7970A 的 NFC/HF RFID 讀/寫器》 近場通信 (NFC) 市場正在涌入醫療、消費品、零售、工業、汽車和智能電網等多個領域。讀/寫器是 TRF7970A 支持的三種工作模式之一。使用讀/寫器模式時，用戶可以配置 TRF7970A 以讀取類型 2、類型 3、類型 4A、類型 4B 和類型 5 標簽平臺（也稱為應答器）。標簽可以存儲 NFC 數據交換格式 (NDEF) 消息或事先定義的專有數據。此應用報告介紹了讀/寫器模式的基本概念以及如何針對每種支持的技術正確配置 TRF7907A 收發器。
-
《TRF7970A NFC 讀取器天線多路復用》此應用報告介紹了使用單個 TRF7970A NFC 收發器 IC 實現多個讀取器天線的情況。為了進行演示，此報告中使用了帶有 TRF7970A BoosterPack 插件模塊的 MSP430F5529 LaunchPad 開發套件。該演示支持 ISO/IEC 15693 以及 ISO/IEC 14443 A 和 B 通信協議。
-
《使用 MSP430 和 TRF79xxA 進行 NFC/RFID 讀取器超低功耗卡存在檢測》NFC 和 RFID 讀取器電池供電型 應用 必須具有事先定義和限定的能量消耗預算以及低成本才能實現產品。多年來，卡存在檢測領域已涌現多種技術和策略，試圖解決這兩個問題。此應用報告的目的是進一步優化這些技術和策略，方法是在現有設計中增加一個簡單電路和小型固件控制邏輯環路，從而在原先確定的卡檢測解決方案的基礎上帶來巨大改進。
8.5 社區資源
下列鏈接能連接到 TI 社區資源。鏈接的內容由各個分銷商“按照原樣”提供。這些內容并不構成 TI 技術規范，并且不一定反映 TI 的觀點；請參閱 TI 的 《使用條款》。
TI 工程師間 (E2E) 社區。 此社區的創建目的在于促進工程師之間的協作。在 e2e.ti.com 中，您可以咨詢問題、分享知識、拓展思路并與同行工程師一道幫助解決問題。
8.6 商標
E2E is a trademark of Texas Instruments.
MIFARE is a trademark of NXP Semiconductors.
FeliCa is a trademark of Sony Corporation.
8.7 靜電放電警告
ESD 可能會損壞該集成電路。德州儀器 (TI) 建議通過適當?shù)念A(yù)防措施處理所有集成電路。如果不遵守正確的處理措施和安裝程序 , 可能會損壞集成電路。
ESD 的損壞小至導致微小的性能降級 , 大至整個器件故障。 精密的集成電路可能更容易受到損壞 , 這是因為非常細微的參數更改都可能會導致器件與其發布的規格不相符。
8.8 Glossary
SLYZ022 — TI Glossary.
This glossary lists and explains terms, acronyms and definitions.
