8.2.3 應用曲線
圖 8-3 12VIN 效率（對數）
圖 8-5 12VIN：最高環境溫度與負載電流間的關系（對 TPSM33625EVM 的分析）
圖 8-7 24VIN 效率（線性）
圖 8-9 36VIN 效率（對數）
圖 8-11 36VIN：最高環境溫度與負載電流間的關系（對 TPSM33625EVM 的分析）

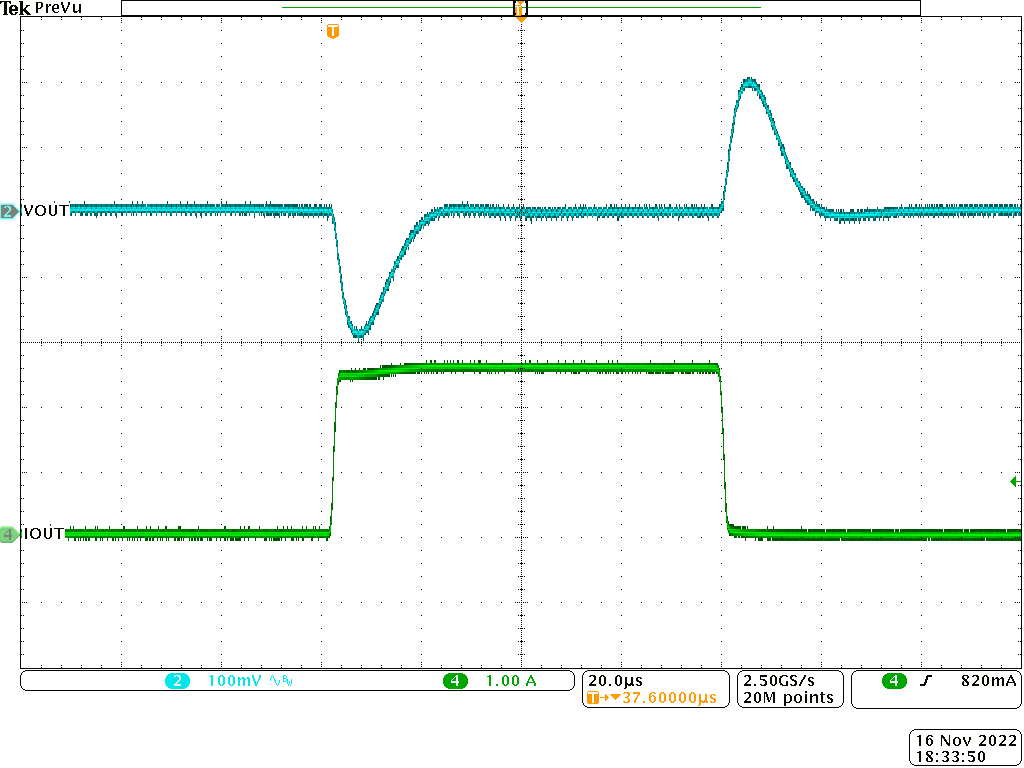

| VIN = 24 V | VOUT = 5 V | 1 MHz (FPWM) |
| 1.25A 至 2.5A，1A/μs |
COUT = 2 × 22uF（1210，16VDC） |
| VIN = 12 V | VOUT = 3.3 V | 2A，1 MHz |
| VIN = 24 V | VOUT = 3.3 V | 2A，500 kHz |
| VIN = 24 V | VOUT = 3.3 V | 2A，2.2MHz |
| VIN = 24 V | VOUT = 5 V | Fsw = 1 MHz |
| 電路板 = TPSM33625EVM（無濾波器） | 負載 = 2.5 A | |
圖 8-4 12VIN 效率（線性）
圖 8-6 24VIN 效率（對數）
圖 8-8 24VIN：最高環境溫度與負載電流間的關系（對 TPSM33625EVM 的分析）
圖 8-10 36VIN 效率（線性）
| VIN = 24 V | VOUT = 5 V | 1 MHz (FPWM) |
| 0 A 至 2.5A，1A/μs | COUT = 2 × 22uF（1210，16VDC） |
| VIN = 12 V | VOUT = 3.3 V | 2A，500 kHz |
| VIN = 12 V | VOUT = 3.3 V | 2A，2.2MHz |
| VIN = 24 V | VOUT = 3.3 V | 2A，1 MHz |
| VIN = 24 V | VOUT = 5 V | Fsw = 1 MHz |
| 電路板 = TPSM33625EVM | 負載 = 2.5 A | |
