7.4.3.2.1 二極管仿真
二極管仿真可防止反向電流通過電感器，這可能需要較低的頻率來調節給定的固定峰值電感器電流。二極管仿真還會隨著頻率的降低而限制紋波電流。在峰值電流固定的情況下，隨著輸出電流降至零，頻率必須降至接近零以保持穩定。
在自動模式下，一旦 SW 節點電流接近零，低側器件就會關閉。因此，在運行二極管仿真時，一旦輸出電流小于 CCM 模式中電感器紋波的一半，該器件就會以 DCM 模式運行。

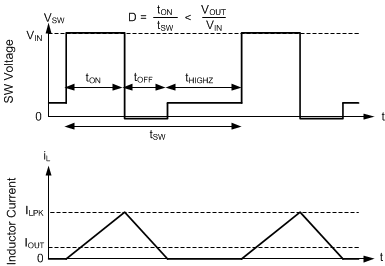

圖 7-13 PFM 運行TPSM336x5 在自動模式下具有最小峰值電感器電流設置（請參閱節 6.5中的 IPEAKMIN）。電流在固定輸入電壓下降至低電平后，導通時間恒定。然后，通過調整頻率來實現穩壓。這種工作模式稱為 PFM 模式穩壓。
