3 說明
TPSM265R1 是一款緊湊、易用的模塊，其運行時具有寬輸入電壓范圍，最大連續輸入電壓高達 65V。該模塊完全集成了一個控制器、多個 MOSFET 和一個輸出電感器。該模塊設計用于在小型 PCB 封裝中快速、簡便地實施電源設計。此模塊具有 3.3V 和 5V 兩種固定輸出電壓選項，和一個 1.223V 至 15V 的可調節輸出電壓選項。每種選項的負載電流額定值均為 100mA。TPSM265R1 在脈沖頻率調制 (PFM) 模式下運行，從而提高了輕載條件下的效率。其控制方案無需環路補償，并可提供出色的線路和負載瞬態響應。
雖然 TPSM265R1 采用簡易的小尺寸設計，但其可提供多種功能。精密使能端、可調 UVLO 和遲滯功能可滿足特定的上電和斷電要求。可選/可調的啟動時序選項包括最短延遲（無軟啟動）、內部固定值 (900μs) 以及可使用電容器進行外部編程的軟啟動。可以使用開漏 PGOOD 指示器進行排序和輸出電壓監控。其超小型 2.8mm × 3.7mm × 1.9mm 封裝非常適合空間受限型應用。
器件信息
| 器件型號(1) | 輸出 | 封裝 |
|---|---|---|
| TPSM265R1 | 1.223V 至 15V | uSiP |
| TPSM265R1V3 | 3.3V | |
| TPSM265R1V5 | 5V |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

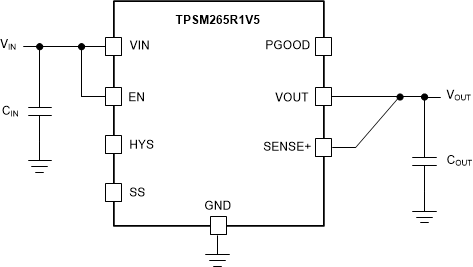

典型原理圖（固定輸出）

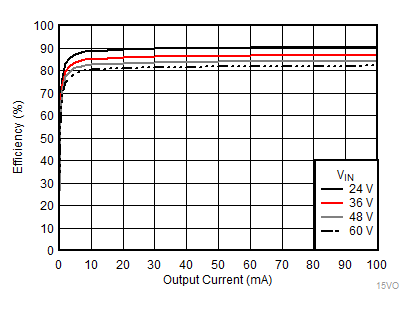

典型效率 (VOUT = 15V)
