7.1.8 負載瞬態響應
負載階躍瞬態響應是 LDO 輸出電壓對負載電流的響應，從而維持輸出電壓調節。負載瞬態響應期間有兩個關鍵的轉換：從輕負載向重負載的轉換以及從重負載向輕負載的轉換。本節將詳細分解圖 7-6 所示的區域。區域 A、E 和 H 是輸出電壓處于穩態調節的區域。

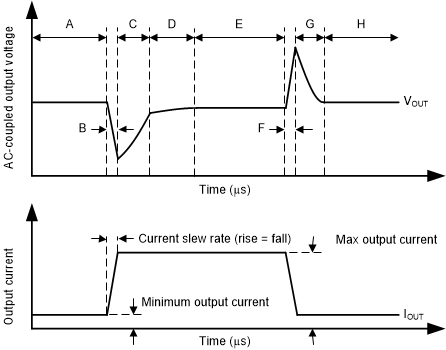

圖 7-6 負載瞬態波形在從輕負載轉換到重負載期間：
- 初始電壓驟降是輸出電容器電荷耗盡和輸出電容器寄生阻抗所致（區域 B）
- 從驟降中恢復是由于 LDO 增加了拉電流，并實現輸出電壓調節（區域 C）
在從重負載轉換到輕負載期間：
- LDO 提供大電流導致初始電壓上升，并導致輸出電容器電荷增加（區域 F）
- 從上升中恢復是由于 LDO 降低了拉電流，同時負載使輸出電容放電（區域 G）
由于該器件是大電流器件，因此電流電平之間的轉換會改變內部功率耗散（區域 D）。在這些轉換期間，功率耗散的變化會改變裸片溫度，并導致略有不同的電壓電平。這種與溫度相關的輸出電壓電平會顯示在各種負載瞬態響應中。
較大的輸出電容可降低負載瞬態期間的峰值，但會減慢器件的響應速度。更大的直流負載也會降低峰值，因為轉換振幅降低，并且為輸出電容器提供了更高的電流放電路徑。
注： 具有高帶寬的 TPS7N53 的反應速度比輸出電容器快。確認 LDO 輸入端有足夠的電容。
