8.3.5 故障輸入 (FAULT)
該器件提供了一個輸入故障引腳，以協助進行故障管理。當施加的電壓超過 VFAULT(rising)（通常為 0.6V）的時間長于 tFAULT(min)（1.4μs 最大值）時，器件將停止開關。器件將保持在此故障狀態，直到 FAULT 引腳電壓降至 VFAULT(falling)（通常為 0.5V）以下。一旦故障狀態消除，TPS7H4011 即會等待 tFAULT(delay) 秒（通常為 31 個開關周期）。此延遲提供了系統時間來清除故障，然后通過軟啟動恢復穩壓。
圖 8-3 顯示了一個 FAULT 引腳從外部驅動為高電平的示例。這可以來自系統微控制器或監控器。
圖 8-3 外部信號的 FAULT 引腳波形圖 8-4 顯示了一個示例，其中 FAULT 由電阻分壓器根據受監測的電壓（如 VIN 或 VOUT）驅動。通過適當?shù)剡x擇電阻分壓器，達到電壓值時將觸發 FAULT。因此，F(xiàn)AULT 引腳可配置為提供 OVP（過壓保護）。

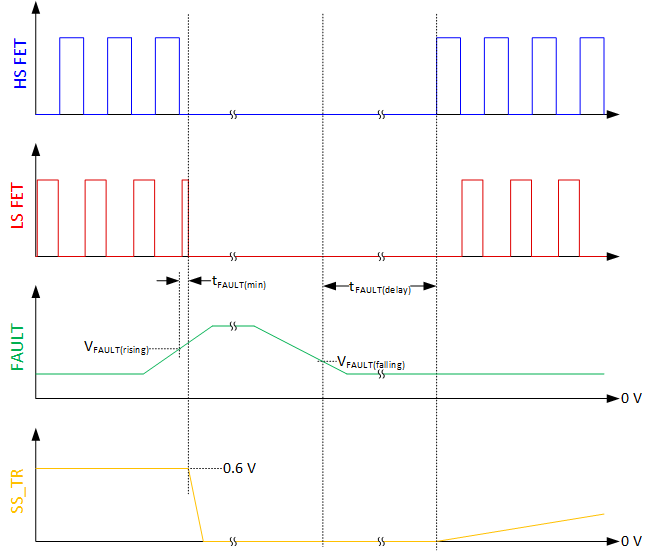

圖 8-4 外部電阻分壓器的 FAULT 引腳波形
