ZHCSF00A April 2016 – May 2016 TPS7B4254-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 適用于汽車電子 應用
- 符合 AEC-Q100 標準的下列結果
- 器件溫度等級 1：環境運行溫度范圍為 -40°C 至 125°C
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 3A
- 器件組件充電模式 (CDM) ESD 分類等級 C6
- –40V 至 45V 寬輸入電壓范圍（最大值）
- 可調輸出電壓范圍：2V 到 40V
- 150mA 輸出電流能力
- ±4mV 超低輸出跟蹤容差
- 160mV 低壓降 (IOUT = 100mA 時)
- 低靜態電流 (IQ)：
- < 4µA（ADJ = 低電平時）
- 輕負載時的典型值為 60µA
- 超寬等效串聯電阻 (ESR) 范圍
- 10µF 至 500µF 的陶瓷輸出電容
- 等效串聯電阻 (ESR) 范圍為 1mΩ 至 20Ω
- 反極性保護
- 限流和熱關斷保護
- 針對接地和電源的輸出短路保護
- 輸出引腳感性鉗位
- 8 引腳小外形尺寸 (SO) PowerPAD™封裝，帶外露散熱焊盤
2 應用
- 非板載傳感器電源
- 高精度電壓跟蹤
- 非板載負載的電源開關
3 說明
對于汽車非板載傳感器和低電流非板載模塊，電源通過一條長電纜連接主板。在這類情況下，電源器件需要為非板載負載提供保護，防止板載組件在接地短路或者電纜破損造成的電池短路期間受損。非板載傳感器需要與板載組件采用相同的電源，以確保數據采集的高精度。
TPS7B4254-Q1 器件設計用于 具有 45V 負載突降問題的汽車類應用。該器件可用作一個跟蹤低壓降 (LDO) 穩壓器或者電壓跟蹤器，通過板載主電源為非板載傳感器構建一個封閉電源環路。該器件的輸出由 ADJ 引腳的基準電壓精準調節。
為了給非板載模塊提供精確的電源，該器件的 ADJ 與 FB 引腳間在運行溫度范圍內具有 4mV 超低跟蹤容差。PMOS 背靠背拓撲消除了反極性條件下對外部二極管的需求。TPS7B4254-Q1 器件還包括熱關斷、感性鉗位、過載和電池短路保護，防止板載組件在極限條件下受損。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7B4254-Q1 | SO PowerPAD (8) | 4.89mm × 3.90mm |

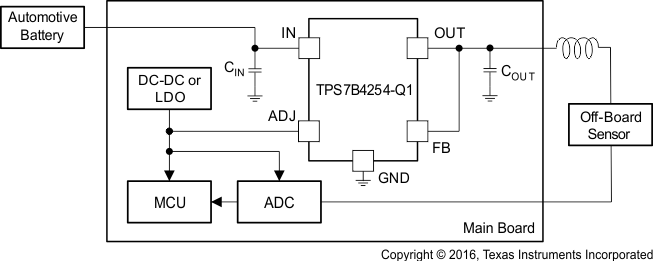

典型應用電路原理圖
