ZHCSL68C April 2017 – December 2020 TPS7A84A
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Electrical Characteristics: General
- 6.6 Electrical Characteristics: TPS7A8400A
- 6.7 Electrical Characteristics: TPS7A8401A
- 6.8 Typical Characteristics: TPS7A8400A
- 6.9 Typical Characteristics: TPS7A8401A
- 7 Detailed Description
-
8 Application and Implementation
- 8.1
Application Information
- 8.1.1
External Component Selection
- 8.1.1.1 Adjustable Operation
- 8.1.1.2 ANY-OUT Programmable Output Voltage
- 8.1.1.3 ANY-OUT Operation
- 8.1.1.4 Increasing ANY-OUT Resolution for LILO Conditions
- 8.1.1.5 Current Sharing
- 8.1.1.6 Recommended Capacitor Types
- 8.1.1.7 Input and Output Capacitor Requirements (CIN and COUT)
- 8.1.1.8 Feed-Forward Capacitor (CFF)
- 8.1.1.9 Noise-Reduction and Soft-Start Capacitor (CNR/SS)
- 8.1.2 Start-Up
- 8.1.3 AC and Transient Performance
- 8.1.4 DC Performance
- 8.1.5 Sequencing Requirements
- 8.1.6 Negatively Biased Output
- 8.1.7 Reverse Current Protection
- 8.1.8 Power Dissipation (PD)
- 8.1.1
External Component Selection
- 8.2 Typical Applications
- 8.1
Application Information
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
封裝選項
機械數據 (封裝 | 引腳)
- RGR|20
散熱焊盤機械數據 (封裝 | 引腳)
- RGR|20
訂購信息
3 說明
TPS7A84A 是一款低噪聲、低壓降線性穩壓器 (LDO)，可提供 3A 拉電流，最大壓降僅為 180mV。該器件提供兩個輸出電壓范圍。TPS7A8400A 的輸出電壓可在 0.8V 至 3.95V 范圍內以 50mV 的分辨率通過引腳進行編程，并可通過外部電阻分壓器在 0.8V 至 5.15V 范圍內進行調節。TPS7A8401A 的輸出電壓可在 0.5V 至 2.075V 范圍內以 25mV 的分辨率通過引腳進行編程，并可通過外部電阻分壓器在 0.5V 至 5.15V 范圍內進行調節。
TPS7A84A 集低噪聲、高 PSRR 和高輸出電流能力等特性于一體，非常適合為高速通信、視頻、醫療或測試和測量應用中的噪聲敏感型組件供電。TPS7A84A 具有高性能，可抑制電源產生的相位噪聲和時鐘抖動，因此它非常適合為高性能串行器和解串器 (SerDes)、模數轉換器 (ADC)、數模轉換器 (DAC) 和射頻組件供電。該器件具有高性能和大于 5V 的輸出能力，
尤其適合射頻放大器使用。
對于需要以低輸入和低輸出 (LILO) 電壓運行的數字負載（例如專用集成電路 (ASIC)、現場可編程門陣列 (FPGA) 和數字信號處理器 (DSP)），TPS7A84A 所具備的出色精度（在線路、負載和溫度范圍內可達 0.75%）、遙感功能、瞬態性能和軟啟動能力可確保實現出色的系統性能。
TPS7A84A 器件的多功能性使其適用于許多嚴苛應用。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A84A | VQFN (20) | 3.50mm × 3.50mm |

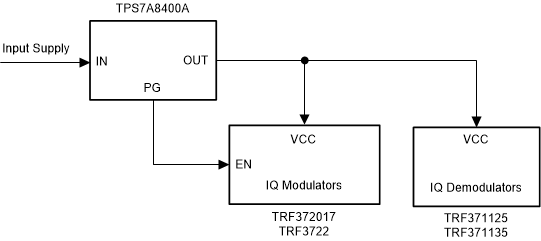

典型應用圖
