7.1.10 建議的連續運行區域
LDO 的工作區域受壓降電壓、輸出電流、結溫和輸入電壓的限制。線性穩壓器連續運行的建議區域如圖 7-3 所示，可分為以下幾個分區：
- 壓降電壓會限制給定輸出電流電平下輸入和輸出之間的最小差分電壓 (VIN – VOUT)；請參閱壓降運行 部分了解更多詳情。
- 額定輸出電流會限制最大建議輸出電流電平。超過此額定值會導致器件超出規格。
- 額定結溫會限制器件的最高結溫。超過此額定值會導致器件超出規格并降低長期可靠性。
- 方程式 6 提供了斜率的形狀。斜率是非線性的，因?yàn)?LDO 的最大額定結溫由 LDO 兩端的功率耗散控制；因此，當 VIN – VOUT 增加時，輸出電流必然降低。
- 額定輸入電壓范圍決定了 VIN – VOUT 的最小值和最大值。

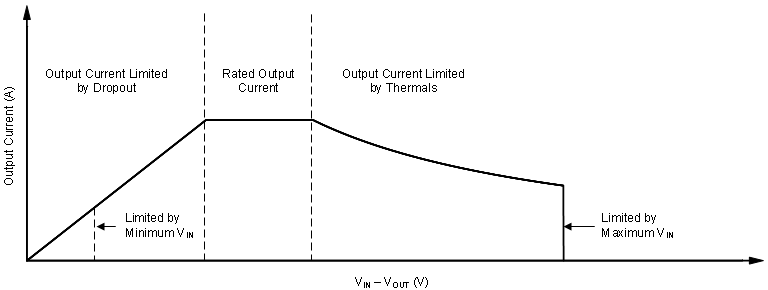

圖 7-3 連續運行圖及分區說明
