3 說明
TPS799-Q1 低壓降 (LDO) 低功耗線性穩壓器可提供出色的交流性能以及極低的接地電流。僅消耗 40μA（典型值）接地電流，同時具備高電源抑制比 (PSRR)，低噪聲，快速啟動以及出色的線路和負載瞬態響應特性。 TPS799-Q1 與陶瓷電容器搭配使用時可保持穩定，并且該器件使用先進的 BiCMOS 制造工藝，能夠在輸出 200mA 電流時產生 100mV 的典型壓降值。TPS799-Q1 使用精密電壓基準和反饋環路，可在全部負載，線路、過程和溫度變化范圍內實現 2% 的總精度。該器件具有 TJ =–40°C 至 +125°C 的額定工作溫度范圍，采用薄型 SOT-23 和 2mm × 2mm WSON 封裝，專為無線手持終端和 WLAN 卡而設計。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

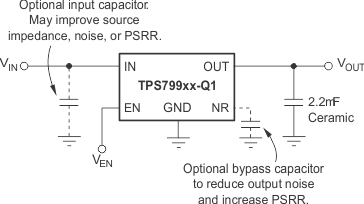

典型應用電路固定電壓版本

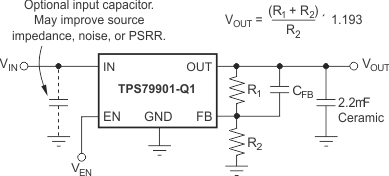

典型應用電路可調電壓版本
