4 引腳配置和功能
圖 4-1 DBV 封裝，5 引腳 SOT-23 固定電壓版本（頂視圖）

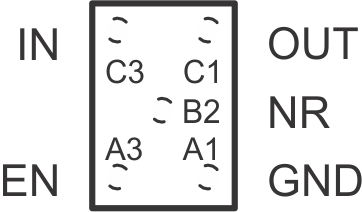

圖 4-3 YZQ 封裝，5 引腳 DSBGA（頂視圖）（僅限舊芯片）
圖 4-2 DBV 封裝，6 引腳 SOT-23 可調節電壓版本（頂視圖）表 4-1 引腳功能
| 引腳 | I/O | 說明 | ||
|---|---|---|---|---|
| 名稱 | DBV | YZQ | ||
| EN | 3 | A3 | I | 使能引腳。驅動使能引腳 (EN) 為高電平打開穩壓器。將這個引腳驅動為低電平來將穩壓器置于關斷模式。如未使用，EN 可被連接至 IN。 |
| FB | 5 | — | I | 反饋引腳。該端子是可調器件的反饋輸入引腳。采用 DBV 封裝的固定電壓版本沒有此引腳。 |
| GND | 2 | A1 | — | 穩壓器接地。 |
| IN | 1 | C3 | I | 器件的輸入。 |
| NR/NC | 4 | B2 | — | 降噪引腳（僅限舊芯片）。將一個外部電容器連接到這個引腳來過濾由內部帶隙生成的噪聲。此配置僅針對舊芯片和 YZQ 封裝改進了電源抑制并降低了輸出噪聲。 無連接引腳（僅限新芯片）。這個引腳不是內部連接。連接至 GND 以提高熱性能或保持懸空。要降低固定器件的噪聲性能，不妨查看 TPS7A20。 |
| OUT | 6 | C1 | O | 穩壓器的輸出。 |
