ZHCSMT2N July 2001 – January 2025 TPS793
PRODUCTION DATA
7.1.1 可調節運行
如圖 7-1 所示，使用外部電阻分壓器對 TPS79301 可調節穩壓器的輸出電壓進行編程。輸出電壓可根據 方程式 1 計算得出：
方程式 1.
其中：
- VREF = 1.2246V 典型值（內部基準電壓）
必須選擇電阻 R1 和 R2，以獲得大約 50μA 分壓器電流。較低值的電阻器可用于提高噪聲性能，但該解決方案會消耗更多功率。較高的電阻值可能會導致精度問題和其他問題。推薦的設計過程是選擇 R2 = 30.1k? 來將分壓器電流設置為 50μA、CFF = 15pF 以確保穩定性，然后使用方程式 2 計算 R1：
方程式 2.
為了提高可調節版本的穩定性，請在 OUT 和 FB 之間放置一個小型補償電容器。對于小于 1.8V 的輸出電壓，該電容器的值必須為 100pF。對于高于 1.8V 的輸出電壓，可以按照方程式 3 中所示計算該電容器的近似值：
方程式 3.
圖 7-1 中的表顯示了該電容器在多個電阻比下的建議值。如果不使用此電容器（例如在單位增益配置中）或選擇小于 1.8V 的輸出電壓，則建議使用的最小輸出電容器是 4.7μF 而非 2.2μF。

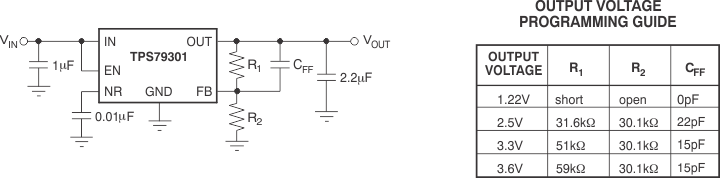

圖 7-1 TPS79301 可調節 LDO 穩壓器編程
