3 說明
TPS65265 整合了三路同步降壓轉換器，支持 4.5V 至 17V 寬范圍輸入電壓，該電壓范圍包括大部分中間總線關閉電壓為 5、9、12 或 15V 的電源總線或電池。這款轉換器具有恒定頻率峰值電流模式，專用于簡化應用，同時方便設計人員根據目標應用來優化系統。可通過外部電阻或外部時鐘在 250kHz 至 2.3MHz 范圍內調節轉換器的開關頻率。Buck1、Buck2 和 Buck3 之間的 120° 異相運行可最大限度降低對輸入濾波器的要求。
TPS65265 可通過將 MODE 引腳驅動為高電平或保持懸空進入脈沖跳躍模式 (PSM)，通過將 MODE 引腳連接至 GND 進入強制持續電流模式 (FCC)。PSM 模式通過減少輕負載時的開關損耗來提供高效率，而 FCC 模式可降低噪聲靈敏度和射頻 (RF) 干擾。
TPS65265 采用 32 引腳 5mm × 5mm 耐熱增強型 QFN (RHB) 薄型封裝。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65265 | RHB（VQFN，32） | 5.00mm × 5.00mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
簡化版應用電路

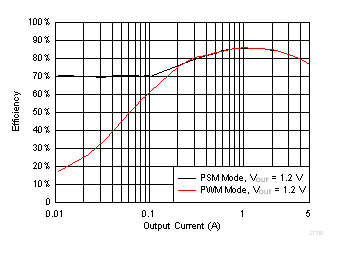

效率與輸出負載之間的關系
