ZHCSL70D March 2020 – October 2020 TPS63900
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DSK|10
散熱焊盤機械數據 (封裝 | 引腳)
- DSK|10
訂購信息
3 說明
TPS63900 器件是一款具有超低靜態電流（典型值為 75nA）的高效同步降壓/升壓轉換器。該器件具有 32 個用戶可編程的輸出電壓設置，范圍為 1.8V 至 5V。
動態電壓調節特性使各項應用可于運行期間在兩個輸出電壓之間進行切換；例如，在待機運行期間，可通過降低系統電源電壓來降低功耗。
憑借其寬電源電壓范圍和可編程的輸入電流限制（1mA 至 100 mA 和無限制），該器件非常適合與 3 節堿性電池、1 節鋰二氧化錳 (Li-MnO2) 或 1 節鋰亞硫酰氯 (Li-SOCl2) 等各種一次電池以及二次電池搭配使用。
高輸出電流功能支持 sub-1GHz、BLE、LoRa、wM-Bus 和 NB-IoT 等常用射頻標準。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS63900 | WSON (10) | 2.5mm × 2.5mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

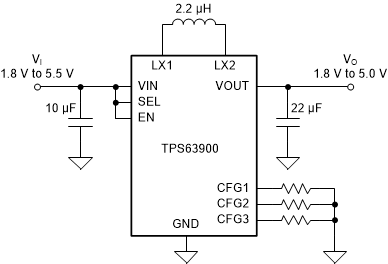

簡化版原理圖
