ZHCSB85F November 2011 – October 2021 TPS62140 , TPS62140A , TPS62141 , TPS62142 , TPS62143
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
3 說明
TPS6214x 是一款易于使用的同步降壓直流/直流轉換器，此轉換器針對高功率密度應用進行了優化。該器件的開關頻率典型值高達 2.5MHz，允許使用小型電感，利用 DCS-Control 拓撲技術提供快速瞬態響應。
該系列器件具有 3V 至 17V 寬運行輸入電壓范圍，非常適用于由鋰離子或其他電池以及 12V 中間電源軌供電的系統。其輸出電壓為 0.9V 至 6V，支持高達 2A 的持續輸出電流（使用 100% 占空比模式）。此輸出電壓啟動斜坡由軟啟動引腳控制，這可使器件作為獨立電源運行或運行在跟蹤配置下。通過配置使能 (EN) 和開漏電源正常 (PG) 引腳也有可能實現電源排序。
在省電模式下，該器件可根據輸入電壓 (VIN) 生成約 17μA 的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。該器件在關斷模式下處于關斷狀態，期間的流耗低于 2μA。
此器件分為可調和固定輸出電壓型號，采用 3mm × 3mm (RGT) 16 引腳超薄四方扁平無引線 (VQFN) 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS6214x | VQFN (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

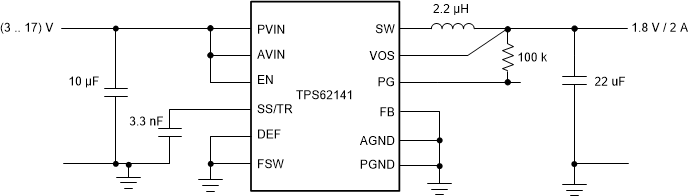

典型應用原理圖

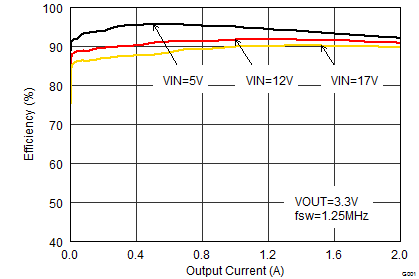

效率與輸出電流間的關系
