7.3.12 輸出電流監控及電纜壓降補償
TPS552892 在 CDC 引腳上輸出的電壓，與 ISP 引腳和 ISN 引腳之間的輸出電流檢測電阻上的檢測電壓成正比。方程式 6 顯示了 CDC 引腳上與檢測到的輸出電流相關的確切電壓。
方程式 6.
為了補償 USB 端口的輸出與其供電設備之間的電纜上的壓降，可以在 TPS552892 的 CDC 引腳和 AGND 引腳之間放置一個電阻器，按照負載電流的比例提升其輸出電壓。
輸出電壓與 CDC 引腳提供的電流（通過 CDC 引腳上的電阻器提供）成正比上升。建議為反饋電阻分壓器的上拉電阻使用 100k? 電阻。方程式 7 顯示了與檢測到的輸出電流、CDC 引腳上的電阻以及輸出電壓反饋電阻分壓器的上拉電阻相關的輸出電壓上升值。
方程式 7.
其中
- RFB_UP 是輸出和 FB 引腳之間的電阻分壓器的上拉電阻器
- RCDC 是 CDC 引腳上的電阻器

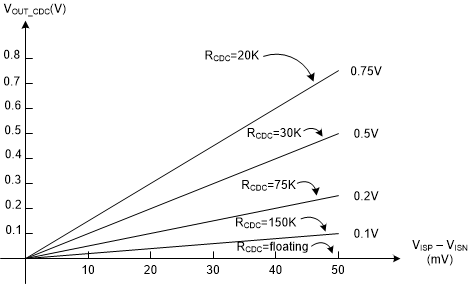

如果 RFB_UP 為 100k?，輸出電壓上升值與檢測到的輸出電流以及 CDC 引腳上的電阻之間的關系如圖 7-6 所示。
圖 7-6 輸出電壓上升值與輸出電流間的關系
