ZHCSVK5 August 2024 TPS55287-Q1
PRODUCTION DATA
設置輸出電壓的方法有兩種:更改反饋比和更改基準電壓。TPS55287-Q1 具有一個 11 位 DAC,可將基準電壓設置為 45mV 至 1.2V。TPS55287-Q1 還可以通過設置寄存器 04h 中的 FB 位來選擇內部反饋電阻分壓器或外部電阻分壓器。當 FB 位設置為 0 時,可在內部寄存器 04h 中設置輸出電壓反饋比。當 FB 位設置為 1 時,輸出電壓反饋比由外部電阻分壓器設置。
當使用內部輸出電壓反饋設置時,有四個反饋比可通過寫入寄存器 04h 的 INTFB[1:0] 位來編程。借助此功能,TPS55287-Q1 可以將最大輸出電壓限制為不同的值。此外,輸出電壓變化的最小步長也相應地編程為 10mV、7.5mV、5mV 和 2.5mV。
如圖 6-5 所示,當使用外部輸出電壓反饋電阻分壓器時,可以使用 方程式 5 以 FB/INT 引腳上的基準電壓計算輸出電壓。

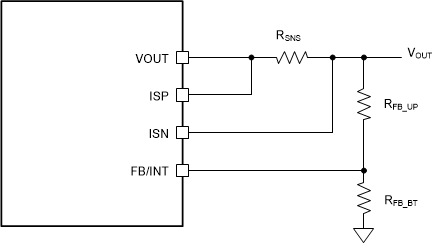

圖 6-5 由外部電阻分壓器設置輸出電壓TI 建議使用 100k? 的上拉電阻 RFB_UP。將 11 位數據寫入寄存器 00h 和 01h,FB/INT 引腳上的基準電壓 VREF 可在 45mV 到 1.2V 的范圍內進行編程。
