1 特性
2 應用
- PLC 抗噪、數據采集和測量設備
- 隔離式 RS-232 和 RS-485 通信通道
- 為線路驅動器、ISO 放大器、傳感器、CAN 收發器供電
- 為 IGBT 柵極驅動器提供浮動式電源
- 提升醫療設備安全性
3 說明
TPS55010 是一款用于為隔離式接口（例如，RS-485 和 RS-232）提供 3.3V 或 5V 隔離輸入電源的變壓器驅動器。
該器件使用固定頻率電流模式控制和具有一次側反饋的半橋功率級，可穩定高達 2W 功耗級別的輸出電壓。開關頻率可在 100kHz 至 2000kHz 范圍內調節，因此可以優化解決方案的尺寸、效率和抗噪性能。開關頻率由電阻器設置，或通過 RT/CLK 引腳與外部時鐘同步。為了最大限度減少浪涌電流，可以向 SS 引腳上連接一個小電容器。可以使用 EN 引腳作為啟用引腳或用于在 2.6V 的基礎上提高默認的輸入 UVLO 電壓。
通過使用同款變壓器，TPS55010 可調整一次側電壓，為不同的輸入和輸出電壓組合提供解決方案。現有的變壓器可提供單路正輸出電壓、雙路正輸出電壓和雙路負輸出電壓。
TPS55010 采用 3mm x 3mm 16 引腳、帶散熱焊盤的 QFN 封裝。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS55010 | WQFN (16) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。
4 簡化電路原理圖

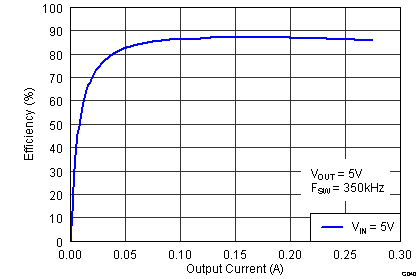

效率與負載電流間的關系
