在 VCC 引腳上施加與主 VIN 總線具有不同電平的外部偏置時,可通過利用主 VIN 總線和 VCC 偏置將該器件配置為雙電源。將有效的 VCC 偏置連接到 VCC 引腳會覆蓋內部 LDO,從而減少該線性穩壓器的功率損耗。該配置有助于提高整體系統級效率,但需要有效的 VCC 偏置。3.3V 或 5.0V 電源軌是 VCC 偏置的常見選擇。借助穩定的 VCC 偏置,該配置下的 VIN 輸入范圍為 2.7V 至 16V。
外部偏置的噪聲會影響內部模擬電路。為了確保正常運行,需要一個純凈、低噪聲的外部偏置,并需要在 VCC 引腳和 PGND 引腳之間連接良好的本地去耦電容器。圖 7-6 展示了這種雙電源配置的示例。
標稱運行期間的 VCC 外部偏置電流隨偏置電壓電平和工作頻率的變化而變化。例如,通過將該器件設置為跳躍模式,當輕載條件下頻率降低時,VCC 引腳從外部偏置汲取的電流越來越小。電氣特性 中列出了 FCCM 工作模式下的典型 VCC 外部偏置電流,旨在幫助您準備外部偏置的容量。
在雙電源配置下,VIN、VCC 偏置和 EN 是用于啟用器件的信號。對于啟動序列,建議 VIN UVLO 上升閾值和 EN 上升閾值的至少其中之一晚于 VCC UVLO 上升閾值得到滿足。一個實際的啟動序列示例是首先施加 VIN,然后施加外部偏置,然后 EN 信號變為高電平。

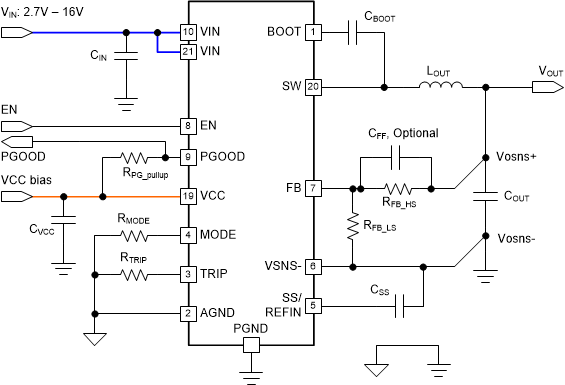

圖 7-6 具有外部 VCC 偏置的雙電源配置
