4 引腳配置和功能

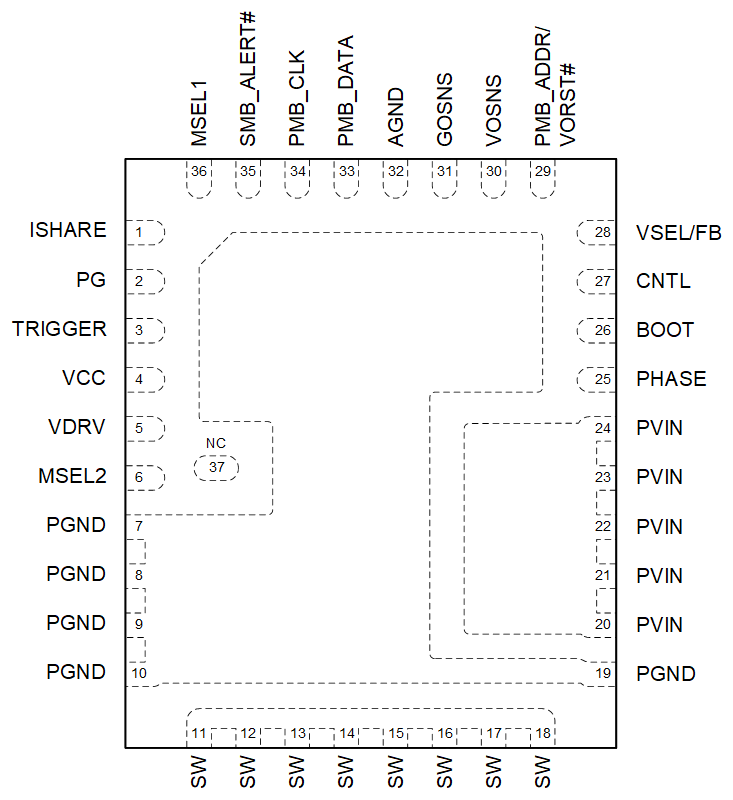

圖 4-1 RXX 37 引腳 WQFN-FCRLF 封裝
（頂視圖）

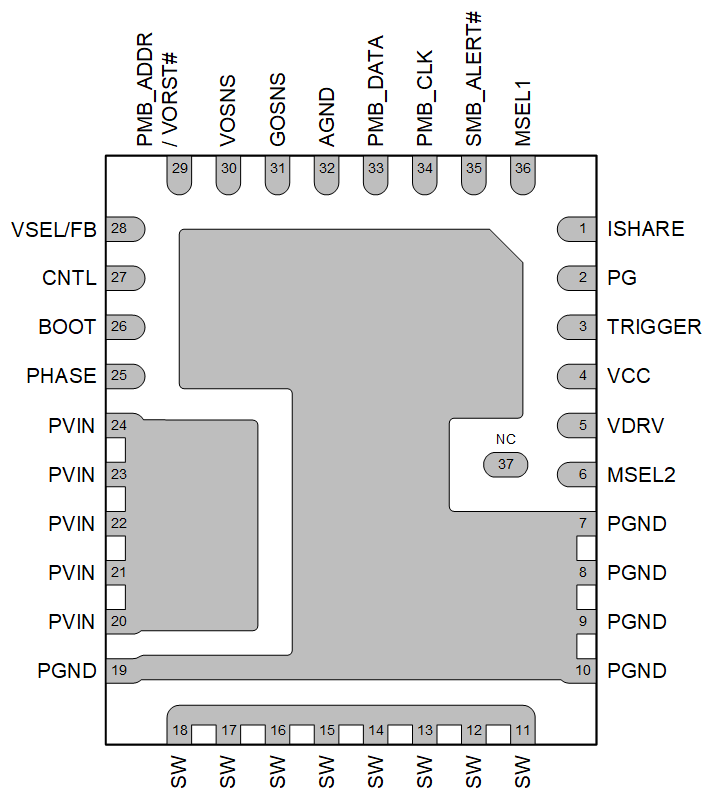

圖 4-2 RXX 37 引腳 WQFN-FCRLF 封裝（底視圖）

表 4-1 引腳功能

引腳		類型⁽¹⁾	說明
名稱	編號	類型⁽¹⁾	說明
AGND	32	G	模擬接地引腳，內部控制電路的基準點
BOOT	26	P	高側柵極驅動器（升壓端子）的電源軌。在該引腳與 PHASE 引腳之間連接自舉電容器。TI 建議使用 10V、X7R 或更佳數值、0.1μF 或更大容值的陶瓷電容器。在 5V 時直流偏置降額后，電容器必須至少具有 50nF 的電容。
CNTL	27	I	CTRL 引腳，這是一個高電平有效輸入引腳，當該引腳置為有效（高電平）時，會使轉換器開始輸出電壓軌的軟啟動序列。
GOSNS	31	I	差分遙感電路的負輸入端，連接到負載側的接地檢測點。
ISHARE	1	I/O	用于可堆疊配置的 ISHARE 引腳。將該引腳連接到棧中的其他 ISHARE 引腳。請勿在獨立配置中進行連接（懸空）。
MSEL1	36	I	使用連接到 AGND 的電阻器來選擇主要器件、輔助器件、內部反饋、外部反饋、電流限制和故障響應選項。請參閱引腳配置。
MSEL2	6	I	使用連接到 AGND 的電阻器為該器件選擇開關頻率、勻變和增益補償選項。請參閱引腳配置。
NC	37		未連接。該引腳在內部懸空。
PG	2	O	開漏電源正常狀態指示器
PGND	7、8、9、10、19	G	內部功率級的電源接地端
PHASE	25	I/O	高側 MOSFET 驅動器的回路。在內部短接至 SW。在 BOOT 引腳與 PHASE 引腳之間連接自舉電容器。
PMB_ADDR/VORST#	29	I	使用連接到 AGND 的電阻器可選擇 PMBus 地址輕負載工作模式、DCM 或 FCCM 以及多相棧選項。請參閱引腳配置。
PMB_CLK	34	I	PMBus 時鐘引腳，開漏
PMB_DATA	33	I/O	PMBus 雙向數據引腳，開漏
PVIN	20、21、22、23、24	P	功率級和內部 VCC LDO 輸入的電源輸入
SMB_ALERT_#	35	O	SMBALERT#，如 SMBus 規范中所述。該引腳為開漏。SMBALERT# 指示器與警報響應地址 (ARA) 結合使用。在標稱運行期間，SMBALERT# 保持高電平。
SW	11 – 18	O	電源轉換器的輸出開關端子。將這些引腳連接到輸出電感器。
觸發	3	I/O	用于可堆疊配置的 TRIGGER 引腳。將該引腳連接到棧中的其他 TRIGGER 引腳。請勿在獨立配置中進行連接（懸空）。
VCC	4	P	來自 PVIN 的內部4.5V LDO 輸出和模擬控制電路的電源。使用額定電壓為 10V 的 X5R 或更好的 2.2μF 電容器旁路至 AGND，并使用 1Ω 電阻器連接到 VDRV。有關更多詳細信息，請查看布局指南。
VDRV	5	—	柵極驅動器的 5V 電源。使用額定電壓為 10V 的 X5R 或更好的 2.2μF 旁路至 PGND，并使用 1Ω 電阻器連接至 VCC。可以將外部 5V 輔助電源連接到該引腳，以降低內部 LDO 上的功率損耗或允許在較低的 PVIN 電壓下運行。有關更多詳細信息，請查看布局指南。
VOSNS	30	I	輸出電壓檢測引腳和差分遙感電路的正輸入。如需要內部和外部反饋，請將 VOSNS 連接到電阻不超過 100Ω 的 Vout 檢測點。
VSEL/FB	28	I	當將器件配置為使用內部 FB 分壓器時，此引腳為 VSEL。使用連接到 AGND 的電阻器來選擇輸出電壓。請參閱對 MSEL1 進行編程和對 VSEL\FB 進行編程。當將器件配置為外部電阻分壓器時，此引腳是器件的反饋引腳。將此引腳連接到附有電阻分壓器的 VOSNS 和 GOSNS 以設置輸出電壓。請參閱布局指南

(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 接地，P = 電源。
