7.3.5 啟動和關閉
器件的啟動和關斷由若干個 PMBus 可編程值控制，其中包括：
- Topic Link Label7.6.2
- Topic Link Label7.6.3
- Topic Link Label7.6.48
- Topic Link Label7.6.49
- Topic Link Label7.6.52
- Topic Link Label7.6.53

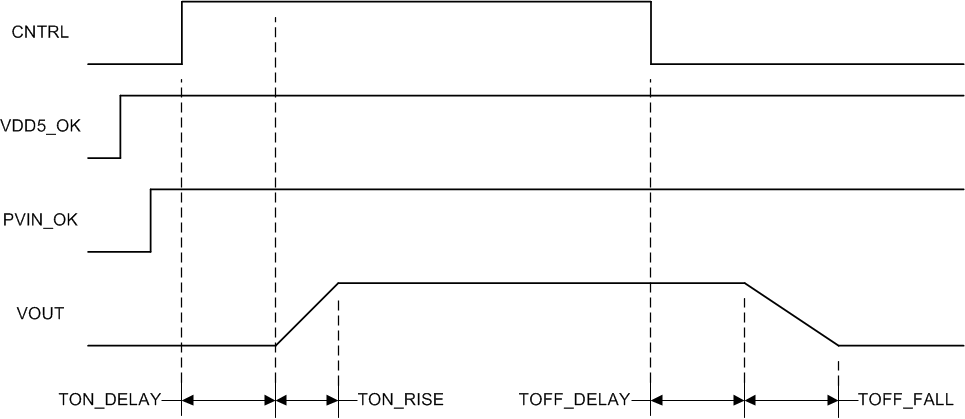

使用默認 Topic Link Label7.6.3 設置時，時序如圖 7-6 所示。有關實現的完整詳細信息，請參閱Topic Link Label7.5.1。
圖 7-6 TPS546A24A 啟動和關斷注：
TPS546A24A 需要 AVIN 和 VDD5 之間的時間達到其 UVLO 電平，以實現引腳檢測和 PMBus 通信以及 EN/UVLO 和 PVIN_OK 的有效檢測。一旦 AVIN 和 VDD5 超過其較低的 UVLO 閾值（2.9V 典型值），TPS546A24A 便開始其上電復位、自校準和引腳檢測。該延時時間 tdelay(uvlo_PMBus)（典型值為 6ms）必須完成才能啟用 PVIN_OK 或 EN/UVLO 檢測。
如果 VDD5PS_ON、PVIN_OK 和 EN/UVLO 在 tdelay(uvlo_PMBus) 結束之前超出閾值，Topic Link Label7.6.48 將在 tdelay(uvlo_PMBus) 完成后啟動。
如果 VDD5PS_ON、PVIN_OK 或在 tdelay(uvlo_PMBus) 完成時低于閾值，Topic Link Label7.6.48 將在 VDD5_OK、PVIN_OK 和 EN/UVLO 均高于其閾值時啟動。
