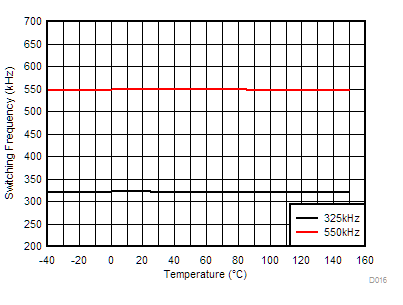

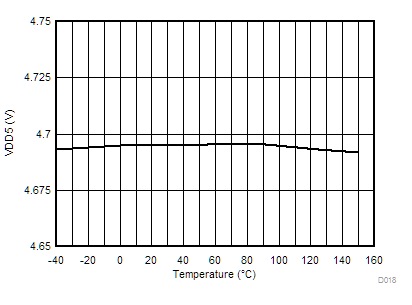

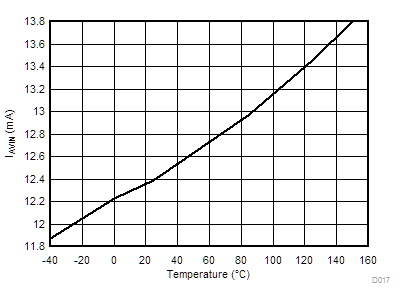

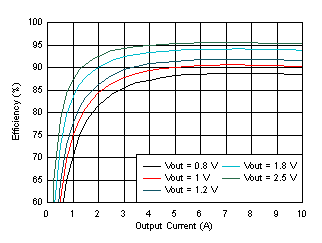

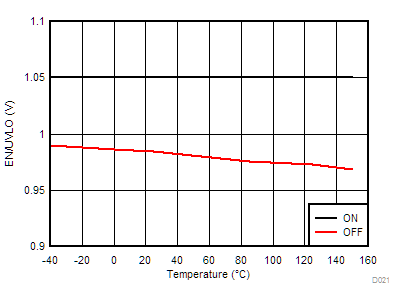

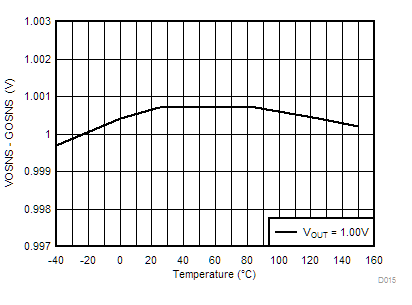

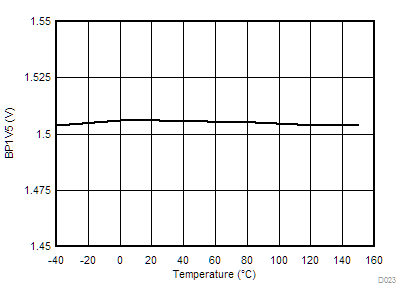

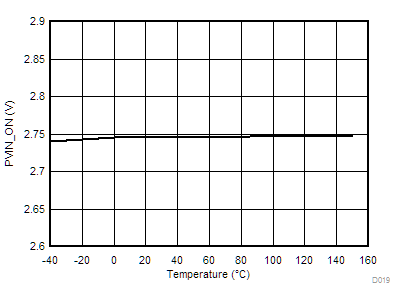

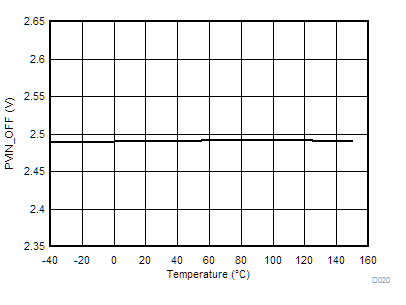

6.6 典型特性

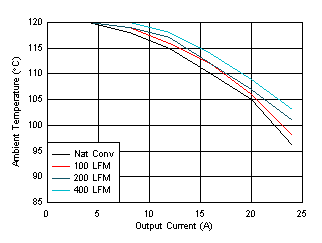

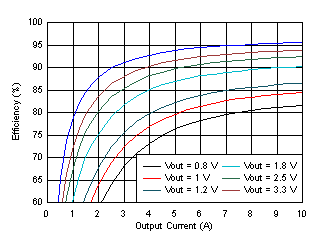

VPIN = VAVIN = 12V，TA = 25°C，fsw = 650kHz（除非另有說明）。使用德州儀器 (TI) 評估模塊 (EVM) 測量安全工作區曲線。
| VIN = 12V | VOUT = 1 V | 緩沖器 = 1nF + 1Ω |
| fSW = 650kHz | L = 600nH | RBOOT = 0Ω |
| VIN = 5V | L = 680nH | 緩沖器 = 1nF + 1Ω |
| fSW = 1100kHz | RDCR = 1.4mΩ | RBOOT = 0Ω |
| VIN = 12V | L = 680nH | 緩沖器 = 1nF + 1Ω |
| fSW = 1100kHz | RDCR = 1.4mΩ | RBOOT = 0Ω |
| IVDD5 = 10mA | VPVIN = VAVIN = 12V |
| VIN = 5V | L = 680nH | 緩沖器 = 1nF + 1Ω |
| fSW = 650kHz | RDCR = 1.4mΩ | RBOOT = 0Ω |
| VIN = 12V | L = 680nH | 緩沖器 = 1nF + 1Ω |
| fSW = 650kHz | RDCR = 1.4mΩ | RBOOT = 0Ω |
圖 6-6 低側 MOSFET 導通電阻 (RDS(on)) 與結溫間的關系
| VOUT_COMMAND = 1V |
與結溫間的關系
| IBP1V5 = 2mA | VPVIN = VAVIN = 12V |
