3 說明

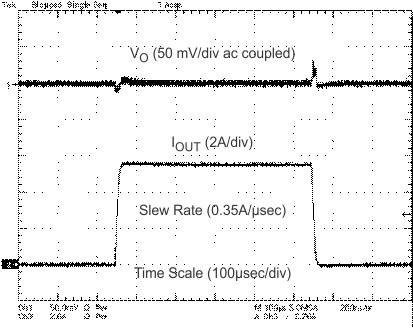

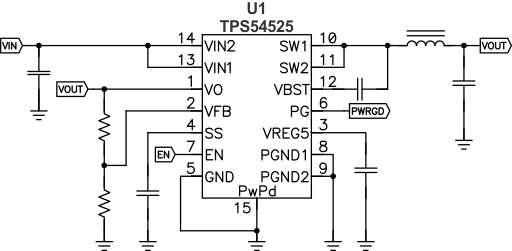

TPS54525 是一款自適應接通時間 D-CAP2? 模式同步降壓轉換器。TPS54525 可幫助系統設計人員通過低成本、低元件數量的低待機電流解決方案，為各種終端設備設計電源總線穩壓器。TPS54525 的主控制環路采用 D-CAP2? 模式控制，無需外部補償元件便可實現超快的瞬態響應。TPS54525 的專有電路還有助于該器件適應諸如 POSCAP 或 SP-CAP 等低等效串聯電阻 (ESR) 輸出電容器以及超低 ESR 陶瓷電容器。該器件的工作輸入電壓 VIN 介于 4.8 V 至 18 V 之間。輸出電壓可在 0.76 V 與 5.5 V 之間進行編程。該器件還特有一個可調軟啟動時間和一個電源正常功能。TPS54525 采用 14 引腳散熱薄型小外形尺寸 (HTSSOP) 封裝，設計工作溫度介于 -40°C 到 85°C 之間。
器件信息
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| TPS54525 | HTSSOP | 5.00mm × 6.40mm |
