ZHCSQT0E March 2007 – July 2022 TPS5450
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
8.2 典型應用
圖 8-1 顯示了典型 TPS5450 應用的原理圖。在額定輸出電壓為 5V 時，TPS5450 可以提供高達 5A 的輸出電流。為了獲得適當的熱性能，器件下方裸露的 PowerPAD 必須焊接至印刷電路板上。

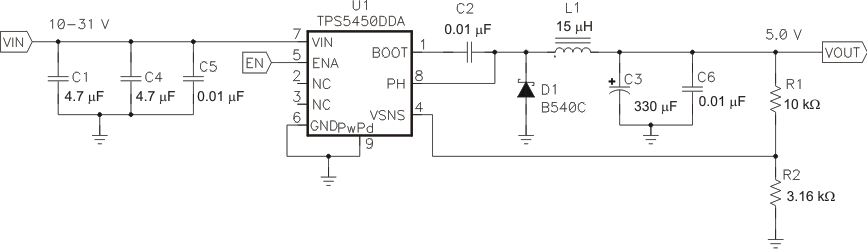

圖 8-1 應用電路，12V 至 5.0V
