ZHCSQT0E March 2007 – July 2022 TPS5450
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
3 說明
TPS5450 是一款高輸出電流的 PWM 轉換器，集成了低電阻高側 N 溝道 MOSFET。具有所列的特性的基板上還包括高性能電壓誤差放大器（可在瞬態條件下提供高穩壓精度）、欠壓鎖定電路（用于防止在輸入電壓達到 5.5V 前啟動）、內部設置的慢啟動電路（用于限制浪涌電流）以及電壓前饋電路（用于改進瞬態響應）。通過使用 ENA 引腳，關斷電源電流通常可減少到 18μA。其他特性包括高電平有效使能端、過流限制、過壓保護和熱關斷。為降低設計復雜性并減少外部組件數量，TPS5450 反饋環路進行了內部補償。
TPS5450 器件采用熱增強型 8 引腳 SOIC PowerPAD 封裝。TI 提供評估模塊和軟件工具，有助于實現高性能電源設計，可滿足迫切的器件開發周期要求。

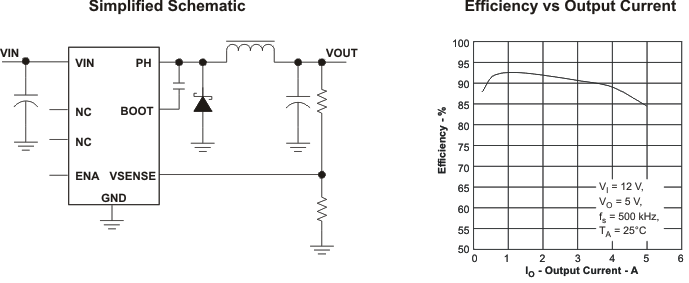

器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS5450 | HSOP (8) | 4.89mm × 3.90mm |
(1) 有關所有的可用封裝，請參閱數據表末尾的可訂購產品附錄。
