ZHCS181G August 2011 – April 2021 TPS53355
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 5-V LDO and VREG Start-Up
- 7.3.2 Adaptive On-Time D-CAP Control and Frequency Selection
- 7.3.3 Ramp Signal
- 7.3.4 Adaptive Zero Crossing
- 7.3.5 Power-Good
- 7.3.6 Current Sense, Overcurrent and Short Circuit Protection
- 7.3.7 Overvoltage and Undervoltage Protection
- 7.3.8 UVLO Protection
- 7.3.9 Thermal Shutdown
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DQP|22
散熱焊盤機械數據 (封裝 | 引腳)
- DQP|22
訂購信息
3 說明
TPS53355 是一款具有集成 MOSFET 的 D-CAP? 模式、30A 同步轉換器。它的設計目標是簡單易用、減少外部元件，以及適用于空間受限的電源系統。
該器件具有 5mΩ/2mΩ 集成 MOSFET、1% 精度、0.6V 基準電壓和集成的升壓開關。具有競爭力的特性示例包括：1.5V 至 15V 寬轉換輸入電壓范圍、超低的外部元件數、針對超快瞬變的 D-CAP? 模式控制、自動跳躍模式運行、內部軟啟動控制、可選頻率并且無需補償。
轉換輸入電壓范圍為 1.5V 至 15V，電源電壓范圍為 4.5V 至 25V，輸出電壓范圍為 0.6V 至 5.5V。
該器件采用 22 引腳 6mm × 5mm QFN 封裝。
LMZ31530 將 TPS53355 電感器和其他無源器件集成在一個易于使用的小型模塊中。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS53355 | LSON-CLIP (22) | 6.00mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

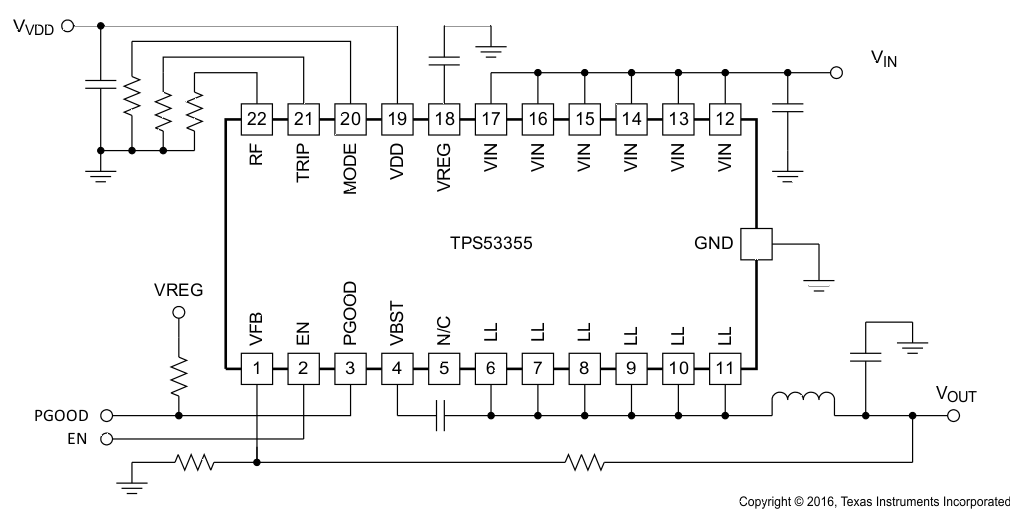

典型應用
