ZHCSQC2A November 2015 – July 2022 TPS51216-EP
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RUK|20
散熱焊盤機械數據 (封裝 | 引腳)
- RUK|20
訂購信息
3 說明
TPS51216-EP 以最少總成本和最小空間為 DDR2、DDR3 和 DDR3L 存儲器系統提供完整的電源。它將同步降壓穩壓器控制器 (VDDQ) 與 2A 灌電流/拉電流跟蹤 LDO (VTT) 和緩沖低噪聲基準 (VTTREF) 相集成。TPS51216-EP 采用 D-CAP? 模式與 300kHz/400kHz 頻率相結合，以實現易用性和快速瞬態響應。VTTREF 跟蹤 VDDQ/2 的精度優于 0.8%。能夠提供 2A 灌電流/拉電流峰值電流功能的 VTT 只需 10μF 的陶瓷電容器。此外，還提供專用的 LDO 電源輸入。
TPS51216-EP 提供豐富、實用的功能以及出色的電源性能。它支持靈活功率級控制，將 VTT 置于高阻抗狀態（處于 S3）并在 S4/S5 狀態下對 VDDQ、VTT 和 VTTREF 進行放電（軟關閉）。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS51216-EP | WQFN (20) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

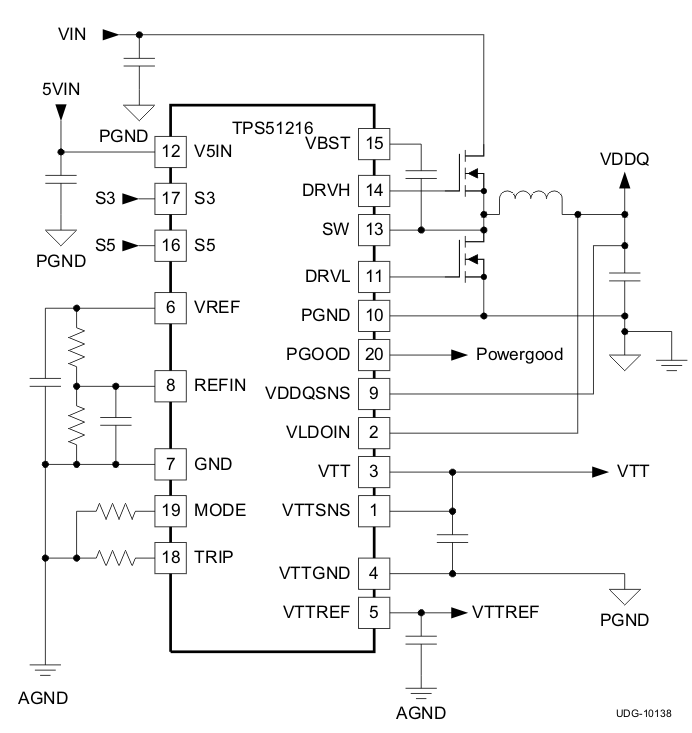

應用示意圖
